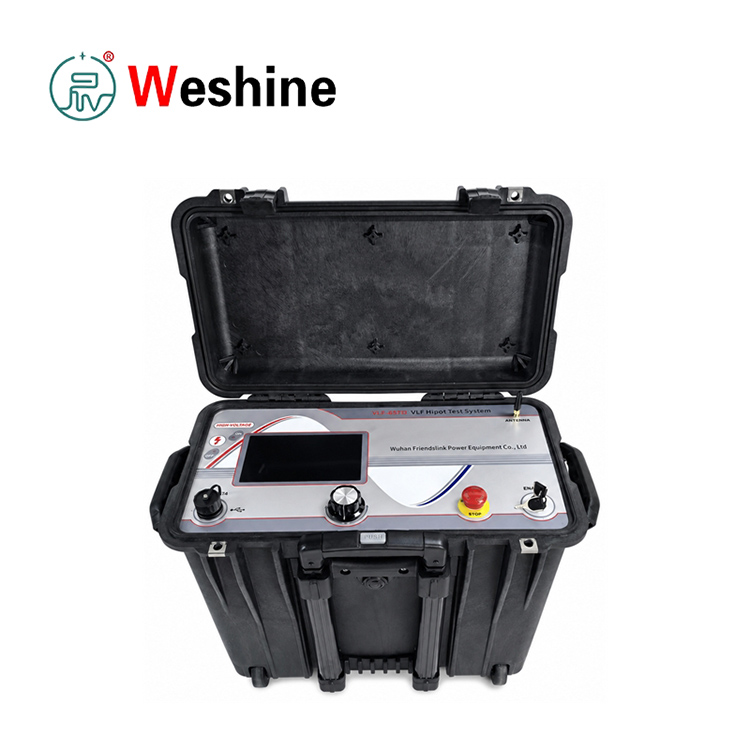

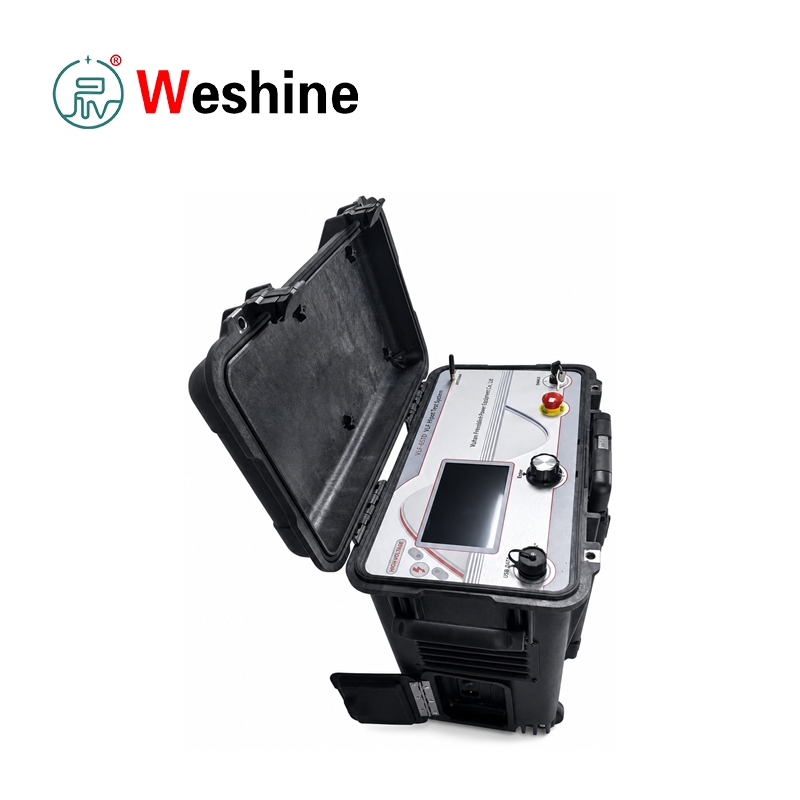

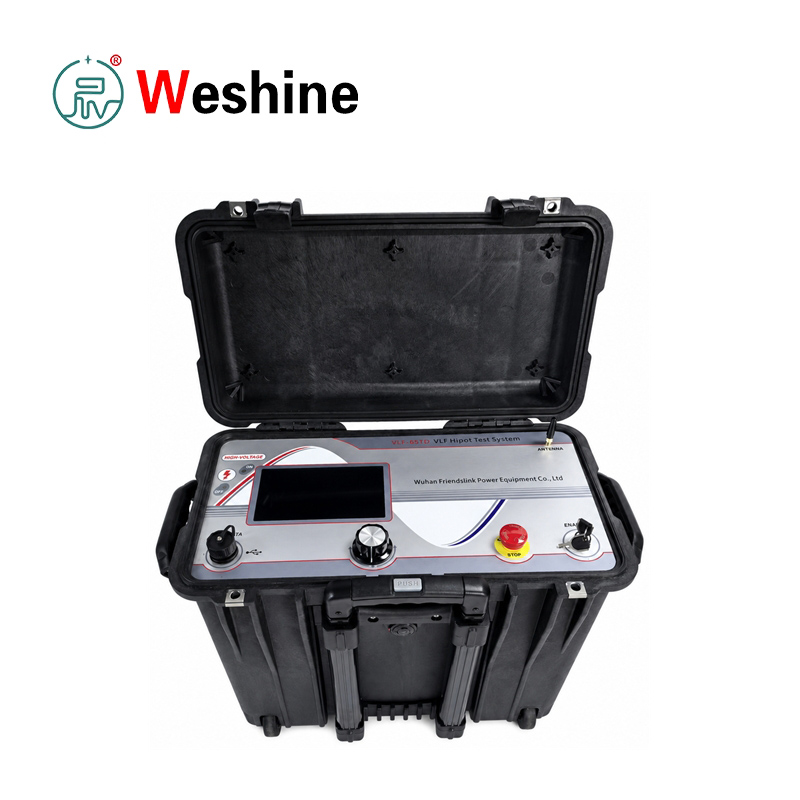

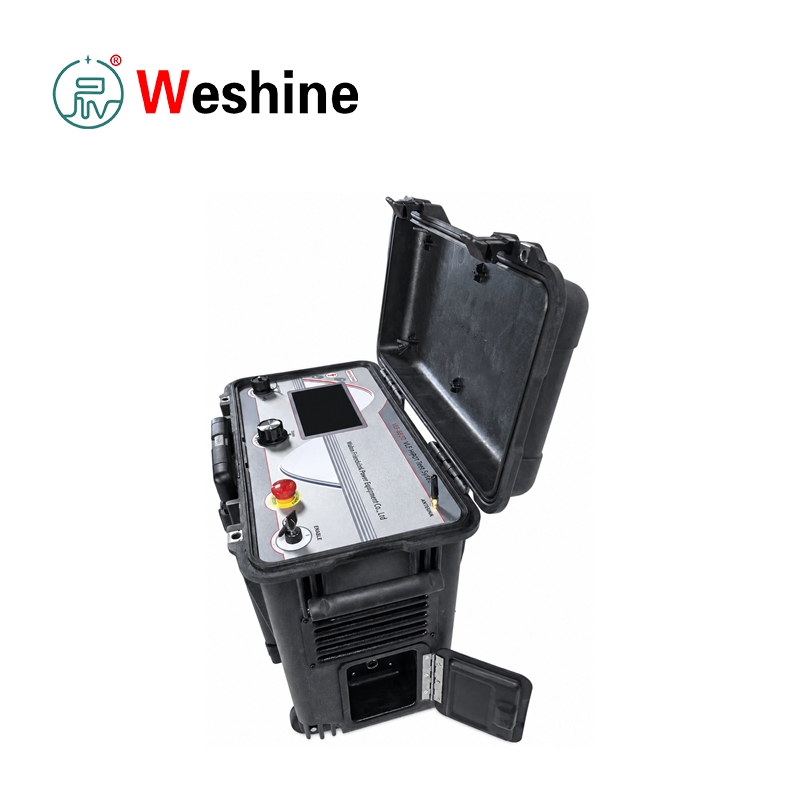

VLF Tan Delta Test System

Det holdbare VLF Tan Delta-testsystemet som tilbys av Weshine, en profesjonell produsent i Kina, er designet for isolasjonsdiagnose og tåler testing av mellomspenningsstrømkabler. Den integrerer VLF AC-spenningsmotstand og dielektrisk tapsmåling i en kompakt enhet. Utstyret er i samsvar med CENELEC-standardene HD 620 S1:1996 og HD 621 S1:1996, gjeldende for PE, XLPE og papirisolerte kabler.

Under rutinemessig kabelvedlikehold kan ikke usynlige isolasjonsfeil, inkludert aldring av vanntre, forurensning, mekanisk skade og delvis forringelse, oppdages ved enkel visuell inspeksjon. 0,1 Hz VLF sinusbølgetesten påfører vekselstrømsspenning på kabelisolasjonen mens den krever langt mindre strømkapasitet enn tradisjonelt 50 Hz testutstyr, noe som gjør felttesting av lange mellomspenningskabler mye enklere.

Dette VLF Tan Delta-testsystemet leverer VLF sinusbølgeutgang for tåletester og direkte tan-delta-måling. Tan delta-avlesning reflekterer kabelisolasjonens dielektriske tapsfaktor, som bedømmer aldring og forringelsesgrader. Enheten kjører automatisk tapstester under flere spenningsnivåer etter en fast prosedyre: 0,5 U0-sykluser, U0-sykluser og 1,5 U0-sykluser. Etter å ha fullført alle rundene lagres testdata og kabelen er helt utladet.

To standardkonfigurasjoner er tilgjengelige: 34 kV og 45 kV toppmodeller. 34 kV enheten genererer sinusbølge opp til 24 kV RMS (34 kV topp); 45 kV enheten når 31,8 kV RMS (45 kV topp). DC-spenningsutgang er også innebygd, og varierer ±1~34 kV for 34 kV-versjonen og ±1~45 kV for 45 kV-versjonen. Rektangulære bølge- og DC-testmoduser støttes også.

For kabelkappevedlikehold støtter testmaskinen mantelinspeksjon og feilsøking med maksimalt 10 kV utgang. Lekkasjestrømmåling under DC-modus hjelper til med å vurdere den generelle kabelisolasjonskvaliteten. Innebygd sammenbruddsdeteksjon kutter øyeblikkelig høyspenning når overslag eller kabelfeil oppstår, og gir full beskyttelse.

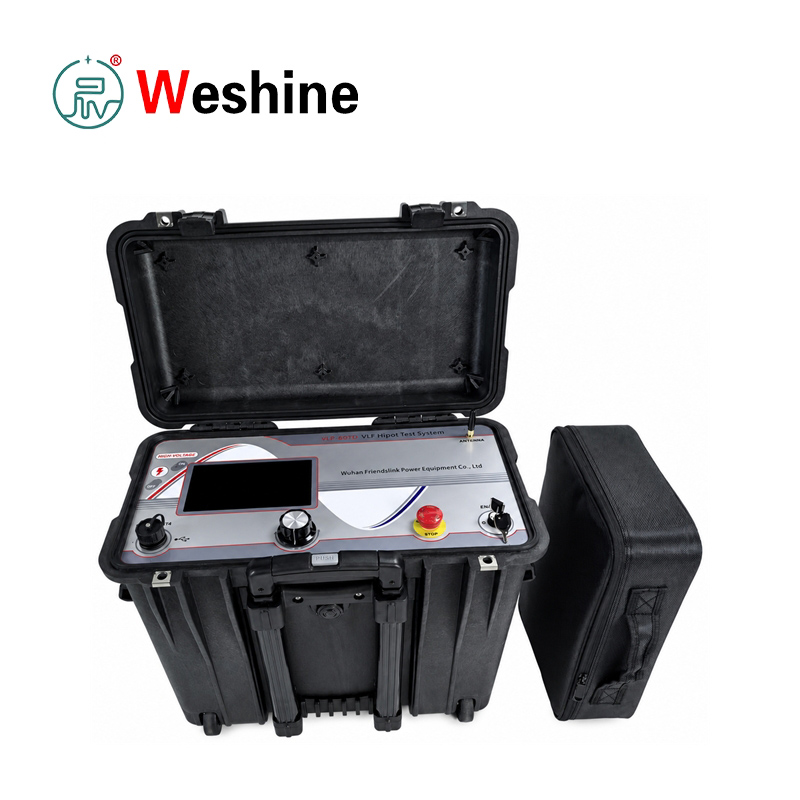

Det komplette settet inkluderer hovedtestvert, høyspentkabel, jordingsledning, strømledning, USB-flash-stasjon og tilbehørsveske. USB 2.0-port muliggjør dataeksport og fastvareoppgradering. Alle testlogger lagres lokalt og kan eksporteres til USB for rapportgenerering på PC. Matchende programvare støtter samtidig åpning av fase A/B/C datafiler og gir ut detaljerte rapporter med testtall og dielektriske tapskurver.

Sikkerhet er høyeste prioritet. Høyspent vil genereres under drift, så kun profesjonelt utdannede teknikere har lov til å operere. Operatører må strengt følge fem kjernesikkerhetsregler: kutte strømmen, låse ut re-energi, verifisere null spenning, jord og kortslutning, isoler tilstøtende strømførende komponenter. Høyspenttesting trenger to eller flere ansatte på stedet for tilsyn.

Produktguide

Den integrerte kabeltesteren fungerer ved å bruke kontrollerbar 0,1 Hz sinusspenning på testede kabler. Sammenlignet med konvensjonell 50 Hz AC-testing, reduserer ultralavfrekvensteknologi betydelig strømbehovet for kapasitive kabelbelastninger, noe som muliggjør bærbar feltinspeksjon av mellomspenningskabler.

Før kabeltilkobling, følg de fem høyspenningssikkerhetsreglene strengt. Sørg for at testkabelen er slått av, isolert, spenningsverifisert, jordet og kortsluttet. Alle strømførende deler i nærheten må tildekkes eller separeres. Kun opplærte operatører kan kjøre utstyret med minst én veileder til stede.

Koble tilbehør i fast rekkefølge: koble jordkabelen til vertsjordingsterminalen først, koble deretter til stasjonens beskyttende jording; koble høyspentkabel til høyspentutgangsporten; koble høyspentkabelens indre leder til kabelfase eller kappe via matchende beslag; fest høyspentkabelskjermen til en nærliggende jordingsstang; plugg til slutt inn strømledningen.

For VLF-motstandstester, velg bølgeform, nominell spenning, frekvens og testvarighet. Sanntids toppspenning, strøm, utgangsbølgeform, innstilt frekvens og RMS-verdier vises på skjermen. Timeren starter automatisk når spenningen når den forhåndsinnstilte verdien.

For tan delta-diagnose, aktiver den dielektriske tapsfunksjonen og skriv inn kabelens nominelle fasespenning U0. Maskinen vil starte automatiske testsykluser, og hver full måling tar omtrent 3 minutter og 30 sekunder. Den registrerer kabelkapasitans, motstand, gjennomsnittlig dielektrisk tap og sanntidstap under 0,5 U0, 1,0 U0 og 1,5 U0.

Når testingen er ferdig, lagres data automatisk og kabelen utlades fullstendig. Brukere kan bla gjennom historiske poster, eksportere enkelt eller flere logger til USB 2.0 og generere utskrivbare rapporter via støtteprogramvare. Verktøyet viser tapskurver og uavhengige data for tre kabelfaser.

Når du kjører kappetesting eller feilsøking, kontroller at kabelkappen ikke er jordet i begge ender, uten indirekte jording gjennom skjøter eller fester. Maksimal effekt for mantelinspeksjon og feilsøking er 10 kV.

Funksjoner

1．Støtter VLF sinusbølge AC tåle testing

2. Alt-i-ett dielektrisk tap tan delta målefunksjon

3. To toppspenningsalternativer: 34 kV og 45 kV

4．Sinusbølgeutgang: maks 24 kV RMS eller 31,8 kV RMS

5. Innebygd likespenningsutgang for ekstra isolasjonstester

6．Rektangulær bølgespenningstestmodus tilgjengelig

7. DC-modus lekkasjestrømmålingsfunksjon

8. Maks 10 kV utgang for kappetest og kappefeil

9. Testsekvenser for automatisk dielektrisk tap ved 0,5 U0, U0 og 1,5 U0

10. Visning av toppspenning og strøm i sanntid under drift

11．Visualisering av bølgeform i sanntid på skjermen

12. Automatisk høyspenningsbryting ved spenningsbrudd

13．Lokal intern lagring for alle testlogger

14．Test dataeksport via USB 2.0-grensesnitt

15．Støtteprogramvare for tilpasset testrapportutgang

16．Firmware-oppgraderingsfunksjon via USB-stasjon

17．Flerspråklig grensesnitt (engelsk og forenklet kinesisk)

18. Utstyrt med nødstoppknapp og høyspenningsutgangslås

19. Design for beskyttelse mot omvendt spenning

20．Bærbart beskyttelsesdekseldesign for utendørs feltkabeltesting

Applikasjonsscenarier

Strømverktøy

Nettoperatører tar i bruk testenheten for igangkjøring av mellomspenningskabel, regelmessig vedlikehold, tan delta-diagnose, mantelinspeksjon og isolasjonsevaluering på distribusjonsnettverk og transformatorstasjoner.

Transformatorprodusenter

Transformator- og elektrisk utstyrsfabrikker bruker testeren for kabel- og komponentisolasjonstester som krever VLF-spenning og dielektrisk tapsmåling.

Kraftverk

Kraftstasjoner er avhengige av utstyret for inspeksjon av stasjonskabel, vedlikehold av ekstra generatorkabel, kappetesting og isolasjonsdiagnose under vedlikeholdsbrudd.

Jernbaner

Jernbanenettverk legger mellomspentkabler i trekkstasjoner og overføringslinjer. Maskinen støtter kabelmotstandstester og tan delta-analyse under vedlikeholdsvinduer.

Industrianlegg

Gruve-, petrokjemiske-, stål- og produksjonsverksteder bruker den til nye kabelakseptetester, periodisk vedlikehold og undersøkelse av mantelfeil.

Universiteter

Høyskoler og forskningsinstitutter bruker testenheten for å lære VLF-kabeltestingsteorier, dielektrisk tapsberegning, isolasjonsaldringsanalyse og høyspentsikkerhetsdriftsstandarder.

Testlaboratorier

Profesjonelle høyspennings- og kabellaboratorier tar i bruk dette VLF Tan Delta-testsystemet for å utføre VLF-motstandstester, tan-delta-måling, mantelinspeksjon og tredjeparts kabeldiagnosetjenester.

Vedlikehold av kabel

Kabelservicemannskaper bruker utstyret for XLPE, PE og papirisolert kabelinspeksjon, diagnose av aldring av vanntre, lokalisering av kappefeil og utarbeidelse av testrapporter.

Gjeldende testelementer

1．VLF sinusbølgekabel tåler testing

2. Mediumspenningskabel tan delta dielektrisk tapstesting

3. Aldringsdiagnose for XLPE-kabelisolasjon

4. PE-kabel tåler spenningsinspeksjon

5. Testing av papirisolert kabelytelse

6. Vurdering av forringelse av kabelvanntre

7. Opptil 10kV kabelkappetesting

8．Feil på kabelkappe

9. DC spenning tåler testing

10. Testing av rektangulær bølgespenning

11. DC-modus lekkasjestrømmåling

12. Nye aksepttester for kabeloverlevering

13. Rutinemessige tester for forebyggende vedlikehold av kabler

14. Generering av trefaset integrert testrapport

15．Lokal logglagring og USB-dataeksport

Kundesak

Bransjefelt:Vedlikeholdstjeneste for mellomspenningskabel

Prosjektproblemer

Et vedlikeholdsteam for strømnettet trengte for å evaluere flere gamle XLPE-kabelmatere. Enkle motstandstester kunne bare sjekke sammenbruddsmotstand, mens teamet også krevde data om dielektriske tap for å bedømme isolasjonsaldring og identifisere kabler med potensielle vanntredefekter.

Test operasjonsflyt

Teknikere isolerte målkabelen, fulgte fem sikkerhetsspesifikasjoner, jordet hele settet, koblet til høyspentkabel og skjermingsledning som instruert, og satte så på testenheten. De valgte tan delta-testmodus, fylte ut kabelens merkefasespenning U0, slapp nødstopp og høyspentlås, og startet deretter automatisk testing. Enheten målte dielektrisk tap under 0,5 U0, U0 og 1,5 U0, lagret data og utladet kabelen etter ferdigstillelse.

Testresultat

Personalet sjekket historiske poster og eksporterte alle data til en USB-stasjon. Matchende programvare genererte fasesammenligningsrapporter med dielektriske tapsverdier og trendkurver. Kabler med normale tapsindikatorer forble i drift, mens alvorlig forringede kabler ble planlagt for oppfølgingsovervåking.

Søknadsfordeler

Teamet fullførte både tåle spenningsinspeksjon og aldringsdiagnose med en bærbar enhet. Automatiske testsykluser, USB-eksport og rapportgenerering forbedrer datasporbarheten betraktelig og reduserer manuell papirarbeid.

FAQ

Spørsmål: Hvilke funksjoner har dette testutstyret?

A: Den fullfører middels spenningskabel VLF-motstandstesting, tan delta dielektrisk tapsmåling, mantelinspeksjon, mantelfeilpåvisning, DC-motstandstesting, rektangulær bølgetesting og lekkasjestrømdeteksjon.

Spørsmål: Hva er forskjellen mellom VLF tåletest og tan delta test?

A: VLF tåletest verifiserer om kabelisolasjon tåler spesifisert AC-spenning; tan delta-test måler dielektrisk tapsfaktor for å bedømme isolasjonsaldring og forringelsesgrad.

Spørsmål: Hvilke spenningskonfigurasjoner er valgfrie?

A: To modeller: 34 kV topp og 45 kV topp. 34 kV-modellen gir sinusbølge opp til 24 kV RMS / 34 kV topp; 45 kV-modellen når 31,8 kV RMS / 45 kV-topp.

Spørsmål: Ved hvilken frekvens måles tan delta?

A: Tan delta-måling utføres under 0,1 Hz ultralav frekvens.

Spørsmål: Hvilket kabelkapasitansområde støtter tan delta-testing?

A:34 kV modell: 1 nF ~ 8 μF; 45 kV modell: 1 nF ~ 5 μF.

Spørsmål: Kan utstyret eksportere testposter?

A: Ja. Testlogger lagres internt og kan eksporteres via USB 2.0. Eksporterte filer kan åpnes med dedikert programvare for å generere formelle testrapporter.

Spørsmål: Støtter den skjedefeilpåvisning?

A: Ja, testmaskinen støtter mantelinspeksjon og feillokalisering med maksimalt 10 kV utgang.

Spørsmål: Viktige sikkerhetsmerknader under drift?

A: Kun utdannede fagfolk kan betjene enheten. Testkabelen må være avslått, jordet og fullstendig isolert før kabling. Høyspenttesting krever tilsyn på stedet, og nødstopp og høyspentlås bør brukes riktig.
