100kV delvis utladningsfritt AC Hipot testsystem

100kV delvis utladningsfri AC Hipot Test System er en profesjonell høyspenttestløsning utviklet for AC-motstandsspenningstester og delvis utladningsdeteksjon av transformatorer, bryterutstyr, isolatorer, kabler, foringer, GIS-utstyr og annet elektrisk apparat.

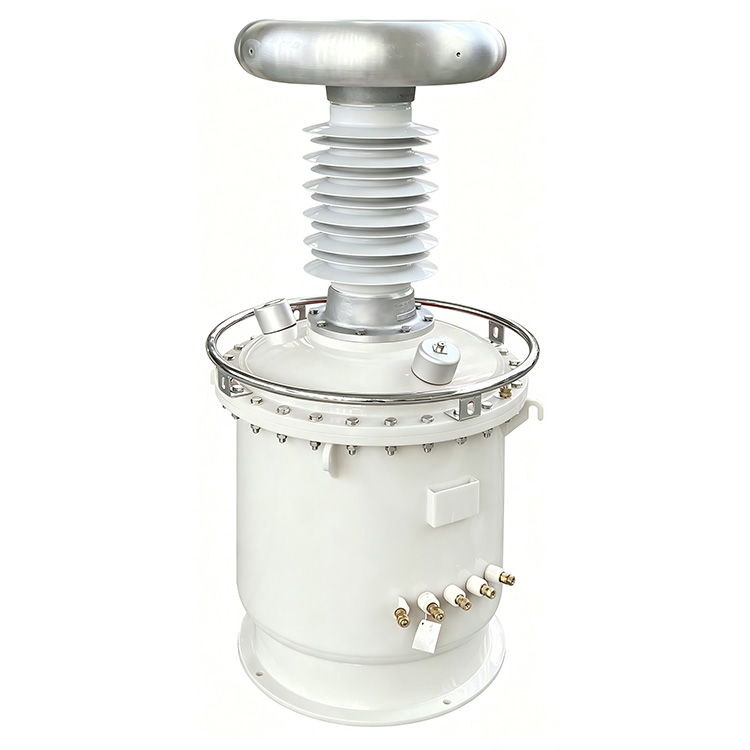

Systemet tar i bruk en SF6 gassisolert testtransformator i stedet for en tradisjonell oljenedsenket struktur, og eliminerer risikoen for oljeforurensning samtidig som utstyrsvekten reduseres betydelig med 20 % til 60 %. Denne transformatoren har overlegen isolasjon og ultralav delvis utladning, og treffer et PD-nivå ≤3pC. Hele systemet holder total delvis utladning ikke høyere enn 5pC når det kjøres med nominell spenning.

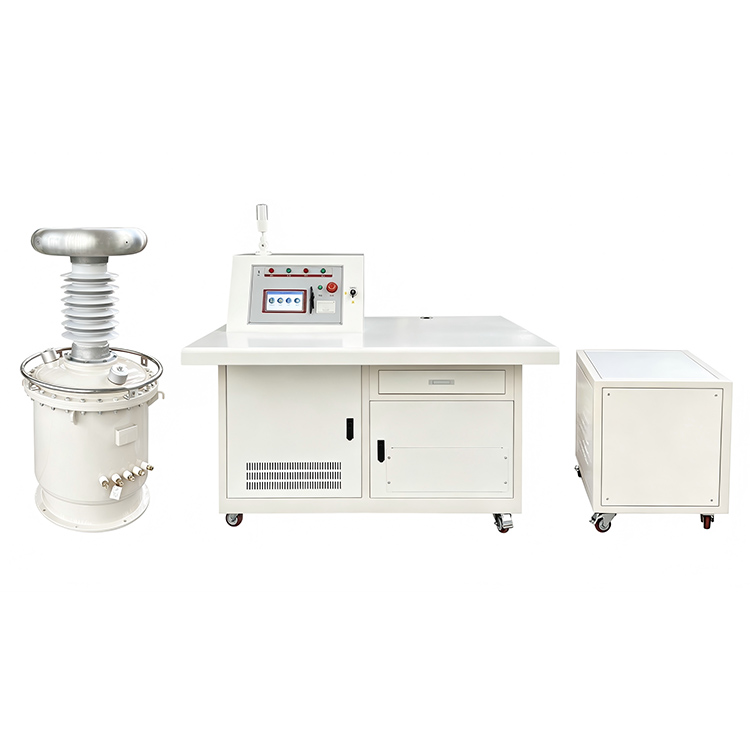

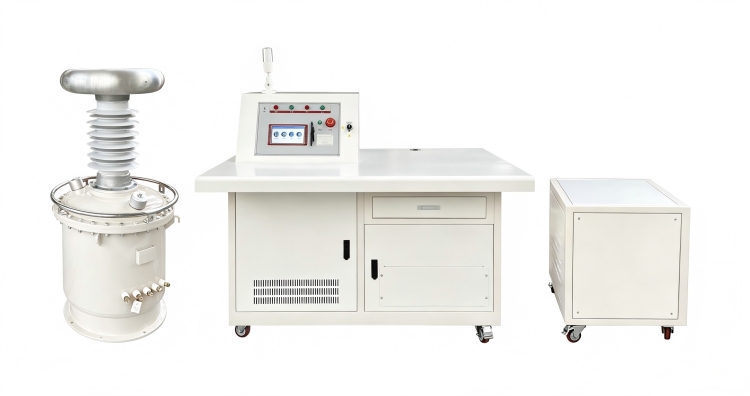

Dette komplette integrerte testsystemet er satt sammen med høyspenningstesttransformator, koblingskondensator, høyspenningsstrømbegrensningsreaktor, lavspenningskompensasjonsreaktor, isolasjonstransformator, automatisk driftskonsoll samt kompensasjonsskap. Den innebygde lavspenningskompensasjonsstrukturen kan effektivt redusere inngangsstrømforbruket med maksimalt 60 %, noe som bidrar til å løfte energieffektiviteten og redusere daglige driftsutgifter.

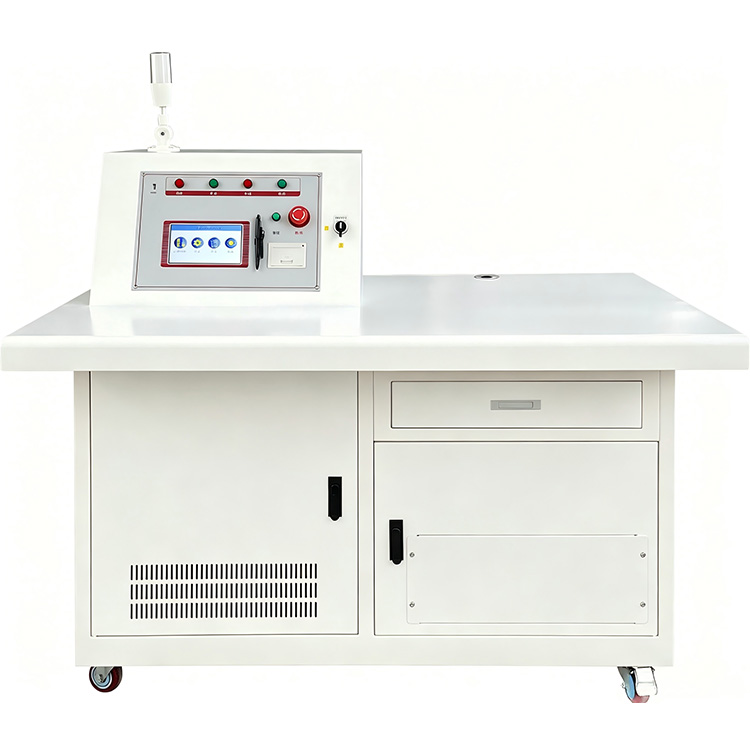

Utstyrt med en 7-tommers kontrollkonsoll med berøringsskjerm i farger, støtter systemet både automatiske og manuelle testmoduser. Brukere kan uavhengig konfigurere opptil fem spenningstrinn, spenningsrampehastigheter og tåle testvarigheter. Automatiske testfunksjoner inkluderer spenningsramping, kompensasjonsbytte, timing, spenningsreduksjon, datalagring og rapportutskrift, noe som i stor grad forbedrer testeffektiviteten og repeterbarheten.

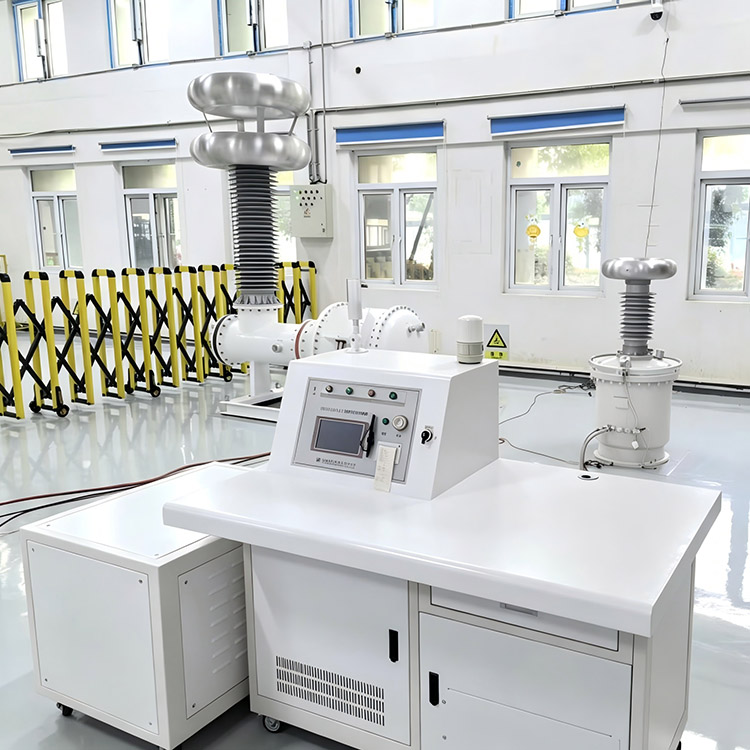

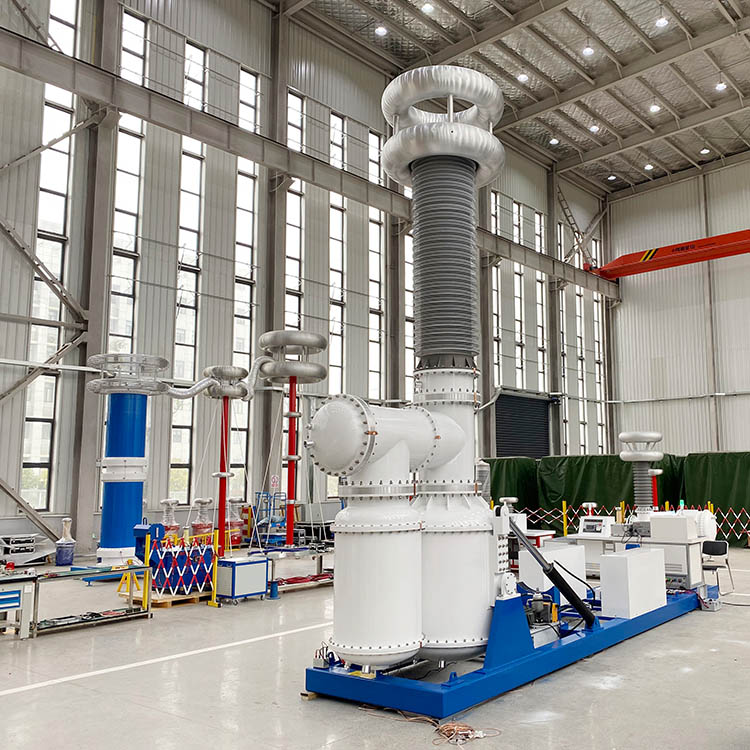

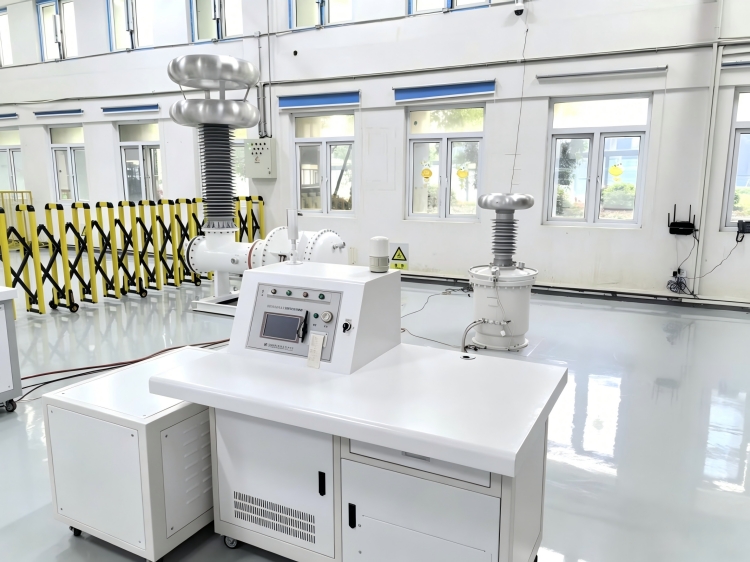

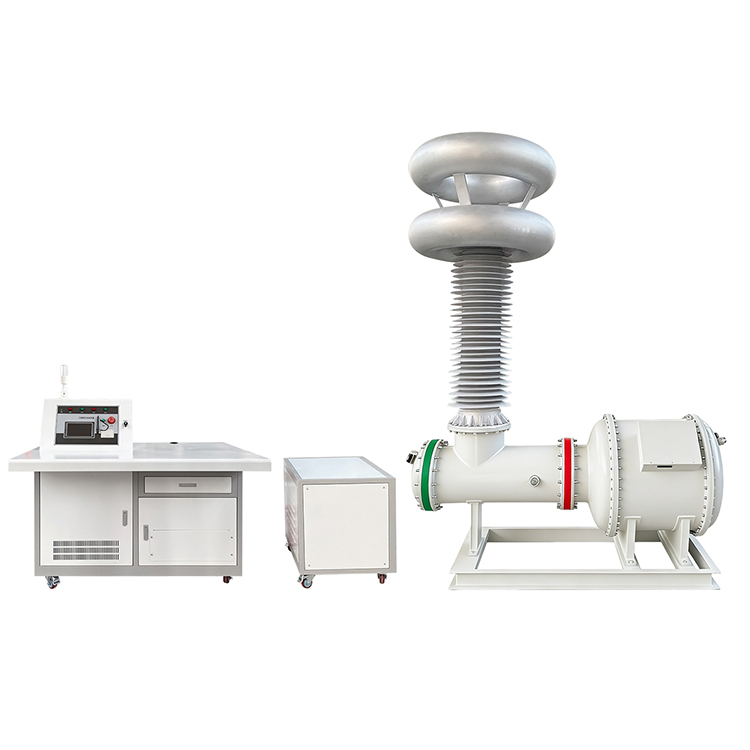

Systemet er designet for høyspentlaboratorier og felttesting, og gir stabil sinusformet utgang med bølgeformforvrengning mindre enn 5 %, lav driftsstøy og pålitelig beskyttelse mot overspenning og overstrømforhold. Den skalerbare designen gjør at lignende systemer innenfor produktserien kan oppnå spenningsklassifiseringer på opptil 1200 kV for testapplikasjoner med ultrahøy spenning.

Produktguide

Hvordan systemet fungerer

100kV delvis utladningsfri AC Hipot testsystem genererer en stabil høyspent strømfrekvensutgang gjennom den SF6 isolerte testtransformatoren. Under testing overvåker koblingskondensatoren og målekretsen kontinuerlig delvis utladningsaktivitet mens det automatiske kontrollsystemet styrer spenningsramping, -holding og reduksjonsprosesser.

Lavspenningskompensasjonsreaktoren jobber for å kutte ned den nødvendige inngangsstrømmen, noe som gir bedre energieffektivitet og avlaster belastningen fra den tilkoblede strømforsyningen. Hele systemet er i stand til å utføre tålespenningstesting og delvis utladningsmåling samtidig, slik at brukere kan gjennomføre en grundig evaluering av isolasjonsytelsen til alle typer høyspentutstyr.

Funksjoner

1、SF6 gassisolert transformatordesign uten oljeforurensning

2、Samlet delvis utladningsnivå ≤5pC

3、 Transformator delvis utladningsnivå ≤3pC

4、 Nominell utgangsspenning opp til 100kV

5、Reaktiv effektkompensasjon reduserer kildestrømmen med opptil 60 %

6 、 Automatiske og manuelle testmoduser

7、 Fem-trinns programmerbare spennings- og tidsinnstillinger

8、Justerbar spenningsrampehastighet fra 0,5kV/s til 2,5kV/s

9、 Automatisk kompensasjonsbytte og spenningsregulering

10、Historiske datalagring og utskriftsfunksjoner

11, Høypresisjonsspenningsmåling

12、 Stabil sinusbølgeutgang med forvrengning ≤5 %

13、Lavstøydrift ≤65dB

14、Omfattende overspennings- og overstrømsbeskyttelse

15、Passer for delvis utladning og AC tåler spenningstesting

Søknadsfelt

1, Kraftselskaper

Brukes til rutinemessig isolasjonstesting og delvis utladningsevaluering av transformatorer, bryterutstyr, GIS-utstyr, kabler og transformatorstasjonsapparater.

2、Høyspenningslaboratorier

Egnet for typetesting, fabrikkaksepttesting og forskningsprosjekter som krever ultralav delvis utslippsytelse.

3, Transformatorprodusenter

Brukes til kvalitetskontroll, isolasjonsverifisering og endelig fabrikktesting av kraft- og distribusjonstransformatorer.

4、Universiteter og forskningsinstitutter

Støtter høyspenningsingeniørutdanning, isolasjonsforskning og avanserte elektriske testprosjekter.

5、Industri- og gruvebedrifter

Gir forebyggende vedlikeholdstesting og vurdering av isolasjonstilstand for kritisk elektrisk utstyr.

Typiske testelementer

1, Transformator AC tåler spenningstesting

2、GIS delvis utladningstesting

3, Testing av høyspenningsbryterutstyr

4 、 Testing av strømkabelisolasjon

5、 Testing av isolator og bøssing

6、 Aksepttesting av elektrisk utstyr fra fabrikken

7、Høyspentlaboratorieforskning

8、Programmer for forebyggende vedlikehold

Weshine fordeler

Weshine Electric fokuserer på å utvikle og produsere høyspenningstestutstyr samt målesystemer for delvis utladning. Våre AC-motstandsspenningstestenheter med SF6-gassisolasjon har ekstremt lav partiell utladning, smart automatisk drift, strømbesparende kompensasjonsteknologi og pålitelige sikkerhetsbeskyttelsesmoduler. Alle løsninger fra Weshine er bygget for å håndtere strenge testoppgaver både i laboratorier og arbeidsmiljøer på stedet, og hjelper kunder med å utføre nøyaktige isolasjonsytelseskontroller, oppfylle relevante industristandarder og opprettholde stabil langsiktig drift av høyspenningsutstyret deres.

Vårt 100kV delvis utladningsfrie AC Hipot-testsystem kan fullt ut tilfredsstille alle dine høyspenningsisolasjonstesting og delvis utladningsovervåkingskrav. Ta gjerne kontakt med teamet vårt når som helst for tilpassede løsninger, detaljerte tekniske data og konkurransedyktige tilbud.
