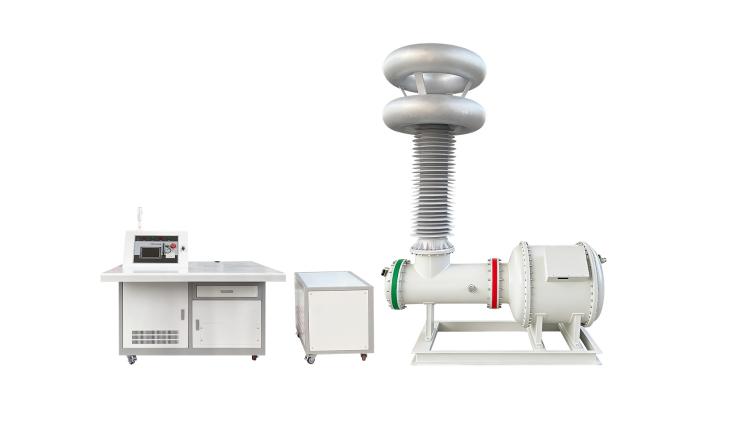

Delvis utladningsfri AC tåler spenningstestsystem

Ved å bruke avansert SF6 gassisolert transformatorteknologi, gir det delvis utladningsfrie AC tåle spenningstestsystemet stabil 250kV utgang med et samlet partielt utladningsnivå på ≤5pC. Med intelligent automatisk styring, reaktiv effektkompensasjon, lavstøydrift og omfattende beskyttelsesfunksjoner, er den ideell for kraftverk, industribedrifter, universiteter, forskningsinstitutter og høyspentlaboratorier.

Ettersom kraftindustrien fortsetter å heve standardene for isolasjonsinspeksjon og deteksjon av mikropartielle utladninger, er denne testenheten utviklet for å møte slike markedskrav. I motsetning til konvensjonelle oljefylte testtransformatorer, fjerner SF6-isolasjon risikoen for oljesøl og forurensning, samtidig som den reduserer den totale vekten av utstyret med 20 % til 60 % for enklere transport og plassering.

Alle disse pålitelige ytelsene støttes av profesjonell produksjonsstyrke.Weshine® er en moderne høyteknologisk fabrikk som spesialiserer seg på forskning og utvikling, produksjon, salg og service av automatiseringsenheter for kraftsystemer og testinstrumenter. Produktene selges over hele verden og har fått positive tilbakemeldinger fra mange kunder.

Ytelse

Det delvis utladningsfrie AC-motstandsspenningstestsystemet tar i bruk SF6-gassisolerte transformatorer for å opprettholde stabil 250kV-utgang, og begrenser helt sett delvis utladning til ≤5pC. Intelligent automatisk kontroll, reaktiv effektkompensasjon, lav støy og flerlags sikkerhetsbeskyttelse gjør det til et praktisk valg for kraftfabrikker, industrielle kunder, universiteter og forskningslaboratorier.

Hele maskinens partielle utladningsindeks treffer ≤5pC, og den innebygde SF6-transformatoren genererer kun ≤3pC delvis utladning under nominell spenning. En slik utmerket isolasjonsytelse gjør den ideell for inspeksjon av delvis utladning, fabrikkgodkjenningskontroller, isolasjonsverifisering og ulike forskningsoppgaver med høy spenning.

Struktur

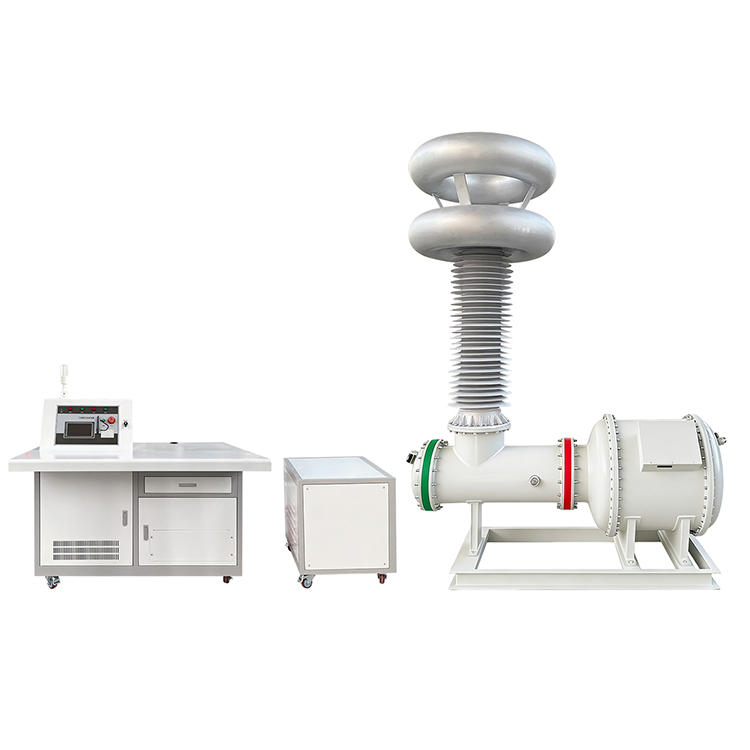

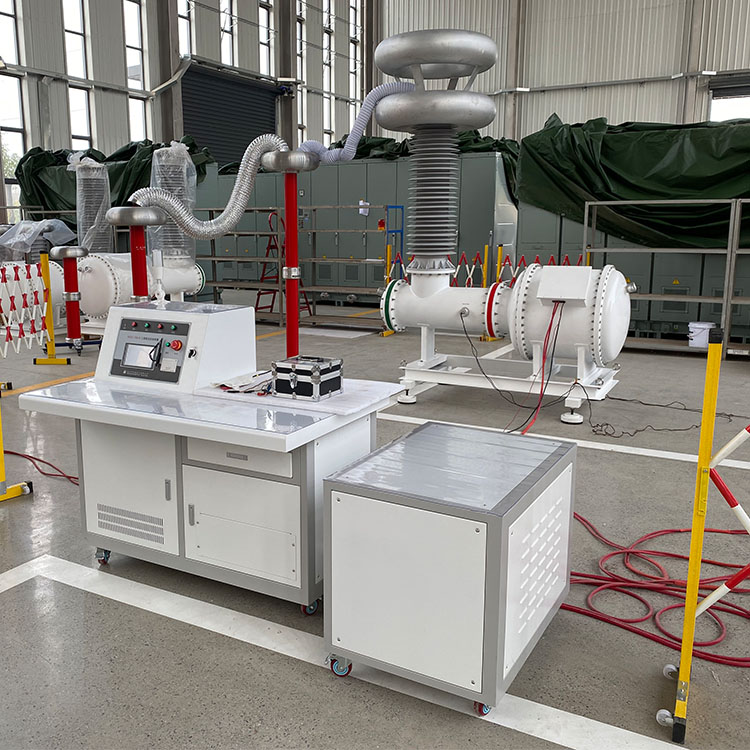

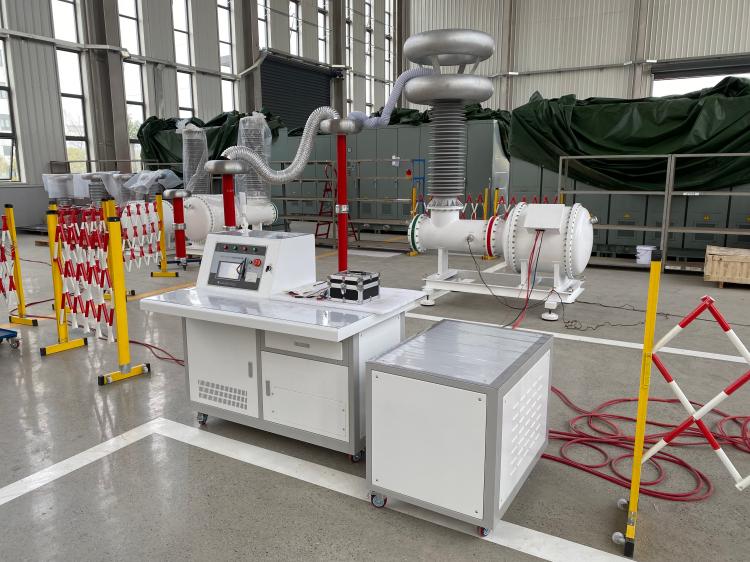

Den komplette pakken inkluderer SF6 isolert testtransformator, koblingskondensator, høyspenningsstrømbegrensende reaktor, lavspentkompensasjonsreaktor, isolasjonstransformator og helautomatisk kontrollskap. Lavspenningskompensasjonsteknologi reduserer strømforbruket med opptil 60 %, noe som øker testeffektiviteten betraktelig og reduserer strømforsyningskravene.

Kontroll

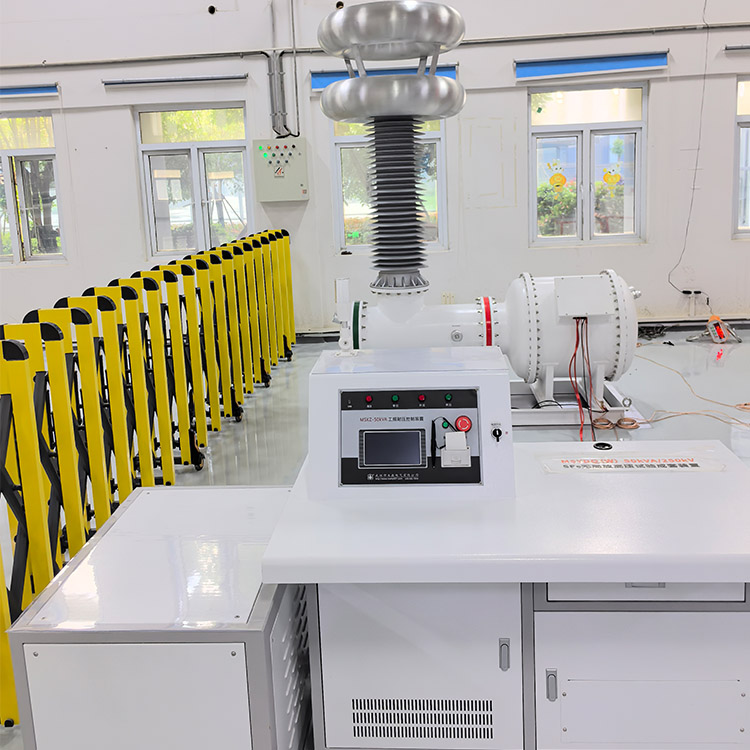

Testsystemet for delvis utladning gratis AC tåle spenning er utstyrt med en 7-tommers fargeberøringsskjermkontrollenhet som støtter både automatiske og manuelle driftsmoduser. Operatører kan stille inn fem separate spenningssegmenter, justere boosthastigheten og holde tiden fritt. Automatiske funksjoner dekker spenningsløft, kompensasjonsbytte, timing, trykkavlastning etter testing, datalagring, postoppslag og utskrift av testrapporter.

Sikkerhet

For å garantere stabil og sikker drift sender utstyret ut jevn sinusbølgespenning med bølgeformforvrengning under 5 % og kjørestøy under 65dB. Overspennings- og overstrømsbeskyttelsesmekanismer er fullt utstyrt. Det modulære rammeverket støtter senere oppgraderinger, utvidbart for ultrahøyspenningstesting opp til 1200kV.

Funksjoner

1、SF6 gassisolert transformatorteknologi

2、 Oljefri design uten miljøforurensning

3、Helt system delvis utladningsnivå ≤5pC

4、 Transformator delvis utladningsnivå ≤3pC

5、 Nominell utgangsspenning opp til 250kV

6、 Nominell kapasitet 50kVA

7、Reaktiv effektkompensasjon reduserer inngangsstrømmen med opptil 60 %

8、 Automatiske og manuelle testmoduser

9、 Fem-trinns programmerbare spennings- og tidsinnstillinger

10, Justerbar spenningsrampehastighet

11、 Intelligent spenningsregulering og kompensasjonsbytte

12、Historisk datalagring og rapportutskrift

13、 Stabil sinusbølgeutgang med forvrengning ≤5 %

14、Lav driftsstøy ≤65dB

15、 Høyspent overspenningsbeskyttelse

16、Beskyttelse mot halestrøm overstrøm

17、Egnet for delvis utladning og AC tåler spenningstesting

Søknader

1, Transformator AC tåler spenningstesting

2、GIS delvis utladningstesting

3, Testing av bryterutstyr

4, testing av høyspentkabel

5、Foringstesting

6、Isolatortesting

7、Factory Acceptance Testing (FAT)

8、Høyspent laboratorietesting

9、Typetesting av elektrisk utstyr

10、Programmer for forebyggende vedlikehold

Weshine fordeler

Weshine Electric er en profesjonell produsent av høyspenningstestutstyr og målesystemer for delvis utladning. Våre VS-W-serier delvis utladningsfrie AC tåler spenningstestsystemer kombinerer avansert SF6-isolasjonsteknologi, ultralav delvis utladningsytelse, intelligent automatisering og pålitelig sikkerhetsbeskyttelse. Designet for krevende laboratorie- og feltapplikasjoner, hjelper Weshine-løsninger kundene med å forbedre testnøyaktigheten, sikre overholdelse av regelverk og forbedre langsiktig utstyrspålitelighet.
