Ultra lavfrekvent høyspenningsgenerator

Som en profesjonell produsent i Kina ønsker Weishine å gi deg høykvalitets ultralavfrekvent høyspenningsgenerator, som er designet for AC-motstandstesting av elektrisk isolasjon der konvensjonelt strømfrekvenstestutstyr vil kreve overdreven kapasitet. Ved forebyggende isolasjonstesting er høyspenningsmotstandstesting en av de viktigste metodene for å verifisere om utstyrsisolasjon tåler den spesifiserte testspenningen trygt. For testobjekter med stor kapasitans som XLPE-strømkabler, strømkondensatorer, store generatorer og motorer, krever 50 Hz AC-motstandstesting ofte en stor testtransformator eller resonanstestsett. Et 0,1 Hz ultralavfrekvent testsystem reduserer den nødvendige testkraftkapasiteten og gjør felttesting mer praktisk. Kompakt og bærbar design reduserer de totale anskaffelseskostnadene for feltingeniørteam.

Testenheten genererer kontrollert ultralavfrekvent AC høyspenning. De tilgjengelige utgangsfrekvensene er 0,1 Hz, 0,05 Hz, 0,02 Hz og 0,01 Hz. Den lavere frekvensen gjør at instrumentet kan teste større kapasitive belastninger samtidig som testutstyrets størrelse og strømbehov holdes håndterbare. I følge manualen er systemet spesielt egnet for elektrisk utstyr med stor ekvivalent kapasitans, inkludert strømkabler, kondensatorer, mellomstore og store generatorer og motorer.

Produktkomponenter

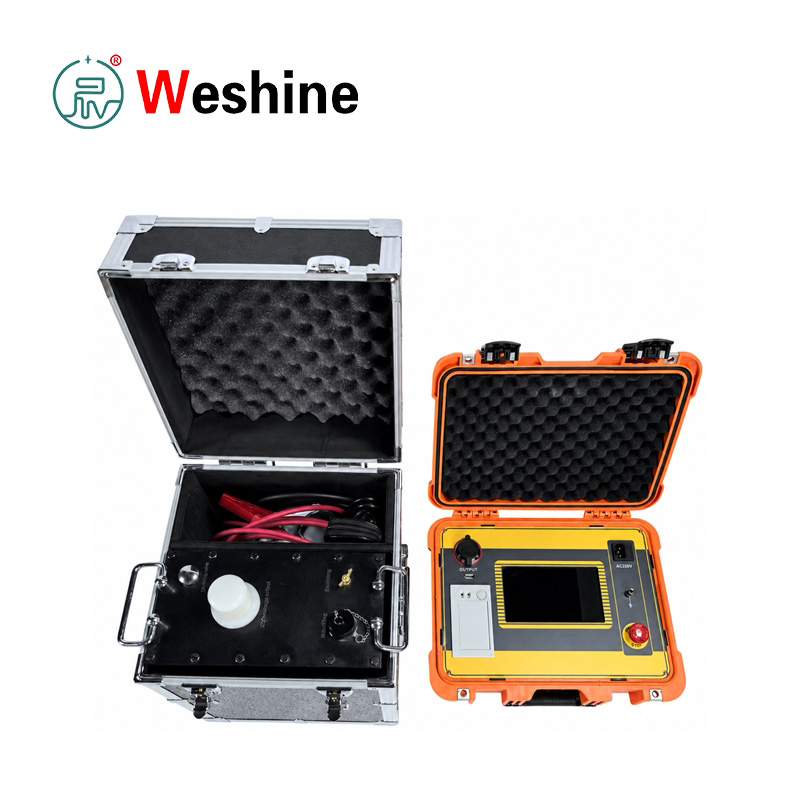

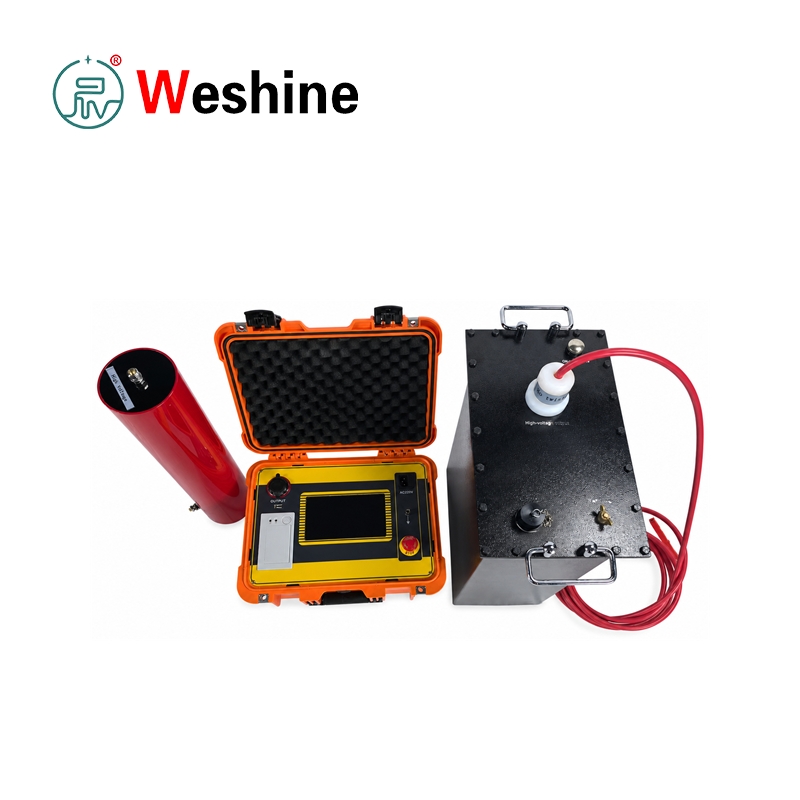

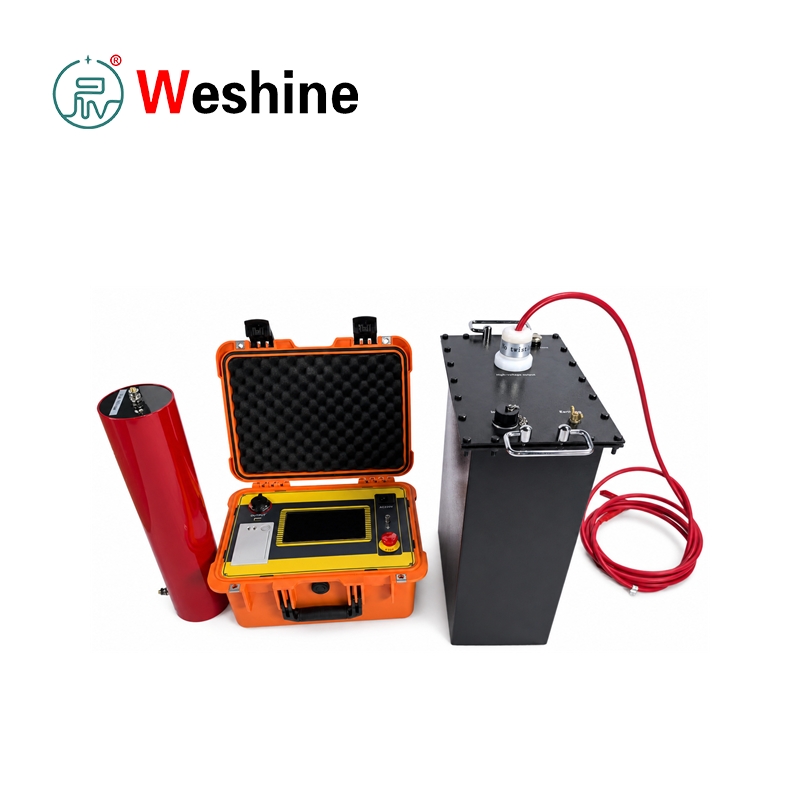

Systemet består av to hoveddeler: en kontroller og en høyspentforsterker.

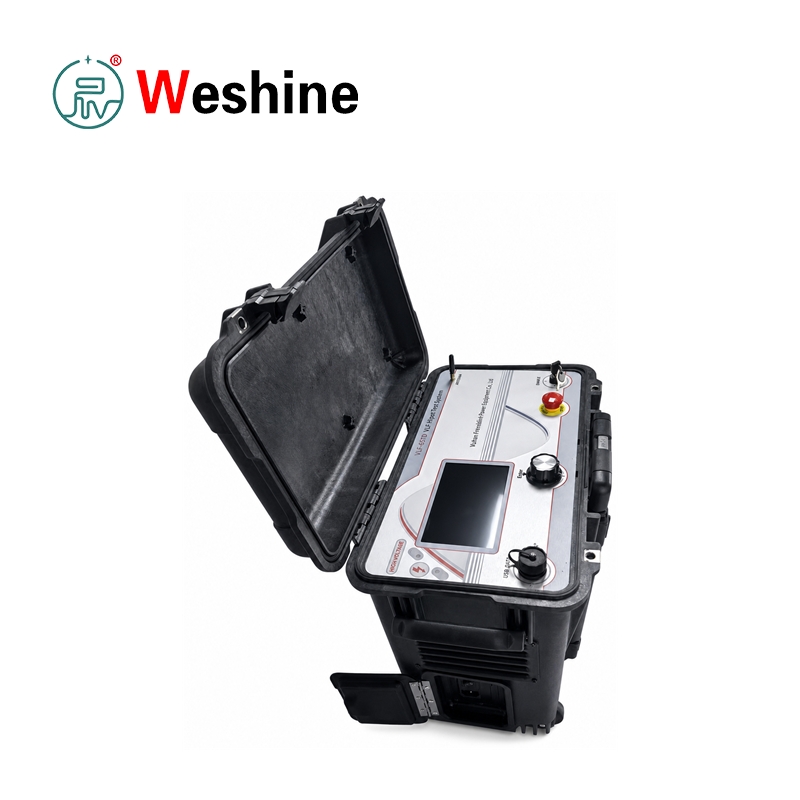

Kontrolleren inkluderer en 7-tommers kapasitiv berøringsskjerm, strømbryter, AC 220 V-inngang, jordingsterminal, USB-kommunikasjonsport, skriver og nødstoppknapp.

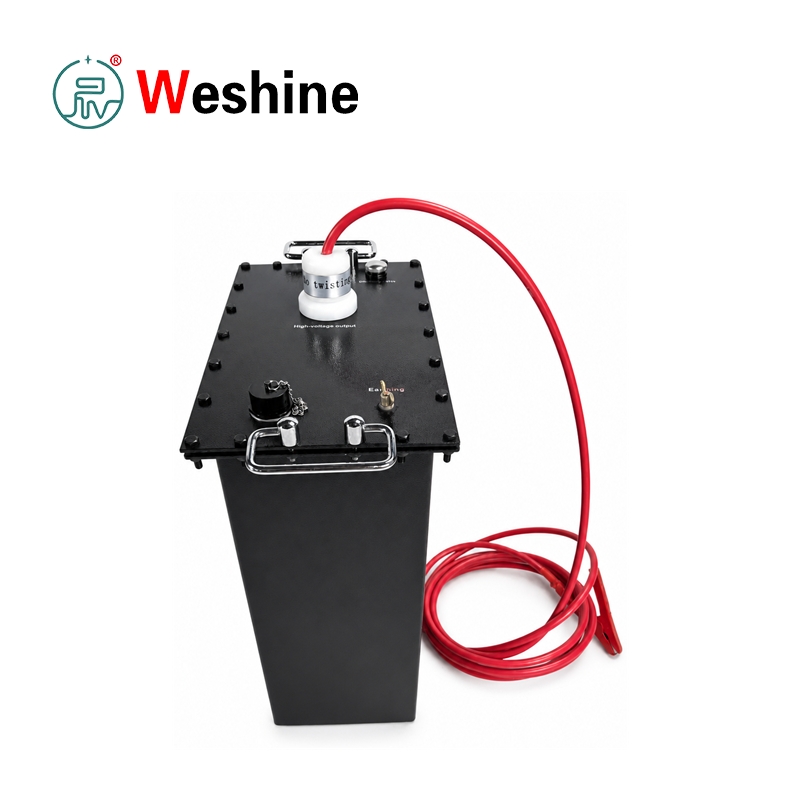

Boosteren produserer høyspenningsutgangen og kobles til kontrolleren gjennom den medfølgende lavspentkontrollkabelen. Høyspentutgang kobles til testobjektet ved hjelp av den medfølgende høyspentkabelen og jordingstilbehør.

Driften er automatisert

Etter kabling, setter brukeren utgangsfrekvens, testvarighet, testspenning, høyspenningssideoverstrømgrense og overspenningsgrense på berøringsskjermen. Når testen starter, utfører instrumentet lastselvsjekk, automatisk spenningsøkning, konstant-amplitude-utgang, timing, normal avstenging og automatisk utladning. Instrumentet kan stoppe ved timer eller ved manuell stopp. Den gir også unormal avstengningsbeskyttelse gjennom overspennings- og overstrømsbeskyttelse.

Denne ultralavfrekvente høyspenningsgeneratoren tar i bruk høyspent og lavspent lukket sløyfe negativ tilbakemeldingskontroll. Håndboken sier at utgangen ikke produserer kapasitiv stigeeffekt. Flere beskyttelsesfunksjoner inkluderer overspenningsbeskyttelse, overstrømbeskyttelse på høyspentsiden og overstrømbeskyttelse på lavspentsiden, med beskyttelseshandlingstid på ikke mer enn 10 ms. Kontrolleren og høyspenningsgeneratoren er koblet sammen gjennom lavspentstyring, og optisk styring brukes for sikrere drift. Slitesterk maskinvaredesign, lang levetid for langsiktig prosjektbruk og gjentatt testing.

Testresultater kan skrives ut direkte som en testrapport. Historiske data lagres automatisk etter normal timerstopp, manuell stopp, overspenningsvernstopp eller overstrømsbeskyttelsesstopp. Instrumentet kan lagre opptil 64 måleposter; Eldre poster slettes automatisk når lagringsgrensen overskrides. Systemet støtter også dato- og klokkeslettinnstilling, kinesisk og engelsk grensesnittbytte, automatisk lagring, automatisk utskrift og USB-kommunikasjon med overordnet administrasjonsprogramvare.

Testutstyret er i samsvar med DL/T 849.4-2004, generelle tekniske betingelser for ultra-lavfrekvente høyspenningsgeneratorer. Håndboken refererer også til 0,1 Hz VLF-testmetoden for 35 kV og under XLPE-isolerte strømkabler. Ved feltbruk må ikke testobjektets kapasitans overskride den nominelle kapasitive lasten til den valgte instrumentkonfigurasjonen. Hvis testobjektets kapasitans er lavere enn 0,05 μF, kan en ekstra 0,05 μF kondensator kobles parallelt for å støtte normal utgang.

Produktparameter

Produktguide

Arbeidsprinsipp for VLF-testenhet

Den bærbare VLF-testenheten fungerer ved å erstatte en 50 Hz strømfrekvensmotstandstest med en ultralavfrekvent AC-test.

For kapasitive testobjekter er strømmen proporsjonal med frekvens, kapasitans og spenning. Ved å redusere frekvensen til 0,1 Hz eller lavere, reduseres den nødvendige testeffektkapasiteten kraftig, samtidig som det praktiske formålet med AC-isolasjonsmotstandstesting opprettholdes.

Tilkobling av utstyr før testing

Før du tester, koble til:

i henhold til koblingsskjemaet i manualen.

Jordingsterminalen må kobles til jord. AC-inngangen er koblet til en 220 V, 50 Hz strømkilde.

Hvis en bærbar generator brukes, må generatorens utgangsspenning og frekvens være stabil.

Parameterinnstilling og testforberedelse

Slå på kontrolleren og gå inn i parameterinnstillingsskjermen.

Still inn følgende parametere:

Tilgjengelige frekvenser inkluderer:

Testvarighet kan stilles inn fra 0 til 99 minutter.

Spennings- og strømverdier vist av instrumentet er toppverdier.

Automatisk testprosess

Etter å ha trykket på Start, utfører instrumentet selvsjekk.

Testprosessen inkluderer:

1. Last inn selvsjekk
2. Automatisk spenningsøkning
3. Konstant-amplitude utgang
4. Tåler timing
5. Automatisk avstengning og utlading

Hvis ingen last oppdages, viser kontrolleren en tomgangsadvarsel.

Etter å ha nådd den innstilte spenningen, opprettholder instrumentet konstant amplitude-utgang og starter motstå-timing-prosessen.

Når den innstilte tiden er nådd, stopper systemet høyspenningsutgangen og utlader testobjektet automatisk.

Avslutningsmoduser og databehandling

Instrumentet støtter:

Normal avslutning

Unormal nedstenging

I hver avstengingsmodus lagres testdataene som historiske data.

Brukere kan:

Veiledning for kabeltesting

For kabeltesting:

1. Koble fra alt elektrisk utstyr som er koblet til kabelen før testing.
2. Mål isolasjonsmotstanden med et megohmmeter.
3. Utfør VLF tåletesting først etter at isolasjonskontrollen er akseptabel.

Manualen spesifiserer:

Testvarighet:

Testveiledning for synkronmotorer

For synkronmotortesting anbefaler håndboken fase-for-fase-testing.

Testmetode:

Testtiden er vanligvis den samme som testing av strømfrekvensmotstand, vanligvis:

Under testing bør operatører observere:

Sikkerhetsutladning etter testing

Etter avstengning, bruk utladningsstangen til å lade ut testobjektet helt før du fjerner eventuelle kabler.

Dette trinnet er viktig, spesielt for kapasitivt utstyr som:

Funksjoner

1．Støtter 0,1 Hz ultra-lavfrekvent AC-motstandstesting.

2．Støtter 0,05 Hz, 0,02 Hz og 0,01 Hz utgangsfrekvensvalg.

3. Gir automatisk spenningsøkning, konstant amplitude utgang, timing, avstengning og utladning.

4. Måler og viser høyspenningsutgang og teststrøm som toppverdier.

5．Gir overspenningsbeskyttelse for høyspenningsutgangen.

6．Gir overstrømsbeskyttelse på høyspenningssiden og lavspentsiden.

7．Kutter automatisk utgang når spenning eller strøm overskrider den innstilte grensen.

8. Beskyttelseshandlingstid ikke mer enn 10 ms.

9．Gir 7-tommers kapasitiv berøringsskjermdrift.

10．Viser testdata og utgangsbølgeform på berøringsskjermen.

11. Inkluderer automatisk lagring av historiske data for opptil 64 poster.

12．Gir innebygd skriver for utskrift av testrapporter.

13．Støtter USB-kommunikasjon med overordnet administrasjonsprogramvare.

14. Inkluderer kinesisk og engelsk grensesnittbytte.

15．Gir lukket sløyfe høyspent og lavspent negativ tilbakemeldingskontroll.

16．Støtter AC-motstandstesting av testobjekter med stor kapasitans.

17. Inkluderer utladningsstang og jordingskabel for sikker utladning etter test.

18．Gir nødstoppknapp på kontrolleren.

19．Støtter innendørs og utendørs drift.

20. Inkluderer kompensasjonskondensator for testobjekter med liten kapasitans.

Applikasjonsscenarier

Strømverktøy

Kraftverk bruker VLF-testutstyret for å tåle testing av mellomspente strømkabler, store motorer, generatorer, kondensatorer og annet elektrisk utstyr med stor kapasitans under forebyggende vedlikehold og aksepttesting.

Transformatorprodusenter

Produsenter av transformatorer og elektrisk utstyr kan bruke testsettet i testområder der isolasjonssystemer med stor kapasitans krever AC-motstandsverifisering med redusert frekvens.

Kraftverk

Kraftverk bruker instrumentet for å tåle testing av generatorstatorviklinger, store motorer, stasjonsservicekabler og relaterte isolasjonssystemer under igangkjøring, overhaling og rutinemessig vedlikehold.

Jernbaner

Jernbanestrømforsyningssystemer bruker mellomspenningskabler og roterende utstyr. Testenheten støtter feltmotstandstesting under planlagte vedlikeholdsbrudd.

Industrianlegg

Industrielle anlegg som gruvedrift, petrokjemisk industri, stål og produksjonsanlegg kan bruke instrumentet for kabel- og motorisolasjon som tåler testing i kraftdistribusjonssystemer.

Universiteter

Universiteter og opplæringssentre kan bruke systemet til å lære VLF tåle testprinsipper, kapasitiv strømberegning, kabeltestprosedyrer og høyspentsikkerhetspraksis.

Testlaboratorier

Høyspentlaboratorier kan stole på Ultra Low Frequency High Voltage Generator for AC-motstandstesting av kapasitive testobjekter, kabelprøver, motorer og isolasjonssystemer som krever kontrollert ultralavfrekvent spenning.

Vedlikehold av kabel

Kabelvedlikeholdsteam bruker testenheten for XLPE-kabelgodkjenningstester, forebyggende tester, feiloppfølgingskontroller og isolasjonsverifisering etter installasjon eller reparasjon.

Søknader

1．0,1 Hz VLF AC tåler testing.

2．XLPE-strømkabel tåler testing.

3．35 kV og under kabelisolasjonstesting.

4. Strømkondensator tåler testing.

5. Medium og stor generatorisolasjonstesting.

6. Motorstatorvikling tåler testing.

7. Testing av kabeloverlevering.

8. Testing av kabelforebyggende vedlikehold.

9. Verifisering av isolasjonsutstyr med stor kapasitans.

10. Felt AC tåler testing med redusert testeffektkapasitet.

11. Automatisk tidsbestemt høyspenningstesting.

12. Overspennings- og overstrømbeskyttet tåler testing.

13. Lagring av historisk testpost.

14. Generering av trykte testrapporter.

15. Screening av isolasjonstilstand før energitilførsel.

Kundesak

Bransje: Entreprenør for kabelvedlikehold.

Problem: En vedlikeholdsentreprenør trengte å utføre aksepttesting på en nylig installert mellomspennings XLPE-kabel. Konvensjonelt strøm-frekvens AC-motstandsutstyr var vanskelig å transportere og krevde høyere strømkapasitet på grunn av kabelkapasitansen. Teamet trengte en bærbar AC-motstandsløsning egnet for feltkabeltesting.

Testprosess: Teknikerne koblet fra alt utstyr koblet til kabelen og kontrollerte først hver fase med et megohmmeter. Etter å ha bekreftet akseptabel isolasjonsmotstand, koblet de til kontrolleren, boosteren, høyspentutgangskabelen, jordingskabelen og utladningsstangen i henhold til testledningene. Testspenningen ble satt i henhold til kabelens fasespenning, og overstrømverdien ble beregnet fra kabelens kapasitans, testfrekvens og spenning. Teamet valgte 0,1 Hz utgang, satte inn nødvendig testvarighet og startet automatisk spenningsøkning.

Resultat: Instrumentet fullførte automatisk spenningsøkning, konstant amplitude utgang, timing, avstenging og utladning. Ingen destruktiv utladning, unormal lyd, røyk, lukt, ustabil spenning eller unormal strøm ble observert i løpet av tåleperioden. Testdataene ble lagret og skrevet ut for prosjektposten.

Fordeler: Entreprenøren fullførte kabel AC-motstandstesten med et mindre og mer praktisk feltsystem. Automatisk beskyttelse, timing, utlading, lagring og utskrift bidro til å redusere manuell drift og forbedret testdokumentasjon.

FAQ

Hva brukes ultra-lavfrekvent høyspenningsgenerator til? Den brukes til VLF AC tåle testing av elektrisk utstyr med stor kapasitans, spesielt strømkabler, strømkondensatorer, generatorer og motorer.

Hvorfor bruke 0,1 Hz VLF-testing i stedet for 50 Hz AC tåletesting? Testobjekter med stor kapasitans krever høy strøm ved 50 Hz. Å redusere testfrekvensen til 0,1 Hz reduserer den nødvendige testkapasiteten betraktelig, noe som gjør felt AC tåle testing mer praktisk.

Hvilke utgangsfrekvenser er tilgjengelige? Testenheten støtter 0,1 Hz, 0,05 Hz, 0,02 Hz og 0,01 Hz utgangsfrekvensinnstillinger.

Hva er den maksimale kapasitive belastningen? Maksimal belastning er 0,5 μF ved 0,1 Hz, 1,1 μF ved 0,05 Hz, 2,2 μF ved 0,02 Hz og 5,5 μF ved 0,01 Hz.

Hvilke beskyttelsesfunksjoner er inkludert? Instrumentet inkluderer overspenningsbeskyttelse, overstrømsbeskyttelse på høyspenningssiden, overstrømsbeskyttelse på lavspentsiden, nødstopp og automatisk utlading etter avstengning.

Kan testsettet skrive ut testrapporter? Ja. Den innebygde skriveren kan skrive ut gjeldende testdata og historiske data som vises på skjermen.

Hvor mange historiske poster kan lagres? Instrumentet kan lagre opptil 64 historiske testposter. Poster eldre enn de siste 64 slettes automatisk.

Hvilke sikkerhetstiltak kreves etter testing? Etter avstengning, bruk utladningsstangen til å lade ut testobjektet helt før du fjerner eventuelle kabler. Høyspenttesting bør kun utføres av opplært personell som følger høyspentsikkerhetsprosedyrer.

Weshine fordeler

Weshine Electric leverer elektrisk testutstyr for kraftverk, entreprenører, industrianlegg, laboratorier og kabelvedlikeholdsteam. For VLF tåletesting fokuserer Weshine på praktisk feltdrift, stabil høyspenningsutgang, automatisk beskyttelse, komplett tilbehør og tydelig testdokumentasjon. Instrumentene leveres med inspeksjonsprotokoller fra fabrikken og bruksveiledning for å støtte pålitelig bruk etter levering.

Weshine kan hjelpe kunder med modellvalg, kabeltestspenningsinnstilling, lastkapasitansvurdering og tilpassede testkrav. Hvis du søker stabilt, langsiktig testutstyr, kan vår Ultra-Low Frequency High Voltage Generator fullt ut tilfredsstille dine ulike testkrav på stedet. Med ingeniørerfaring, kvalitetskontroll, teknisk støtte, pålitelige testløsninger og internasjonal service, hjelper Weshine brukere med å utføre kabel- og isolasjonstesting med stor kapasitans effektivt og sikkert. Rask global logistikk, flere betalingsalternativer for utenlandske bulkkjøpere.
