DC viklingsmotstandstest

Weshine® Transformer Winding Resistance Tester for Transformer WindingDC Resistance Test med CE-sertifikat, høy kvalitet og nøyaktighet, Oppfunnet og produsert i henhold til nasjonale standarder, komplett elektrisk testløsning tilgjengelig. Kontakt oss for mer informasjon om DC Resistance Test fra Weshine!

produkt introduksjon

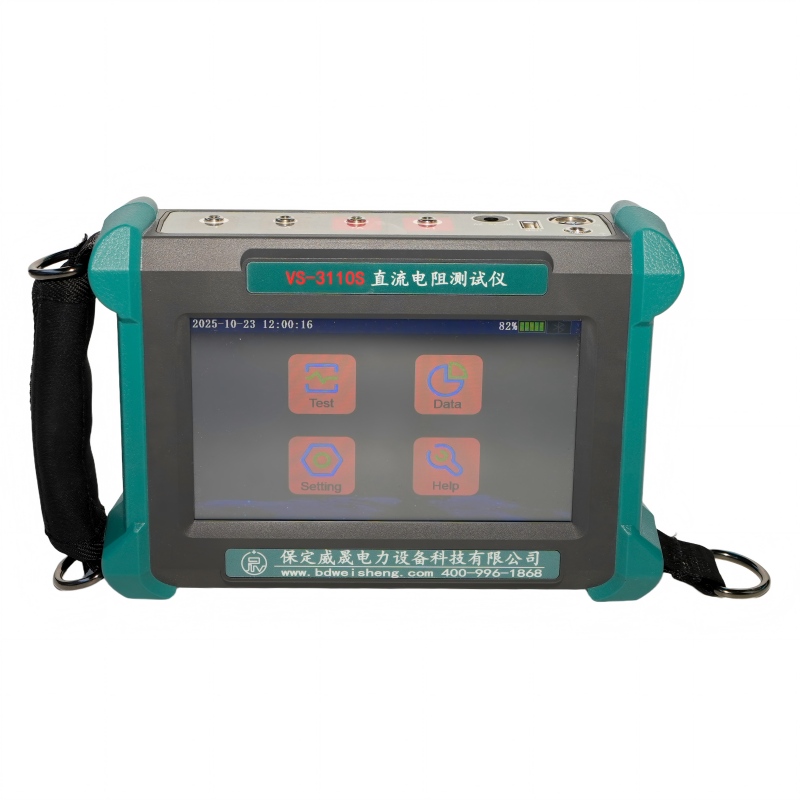

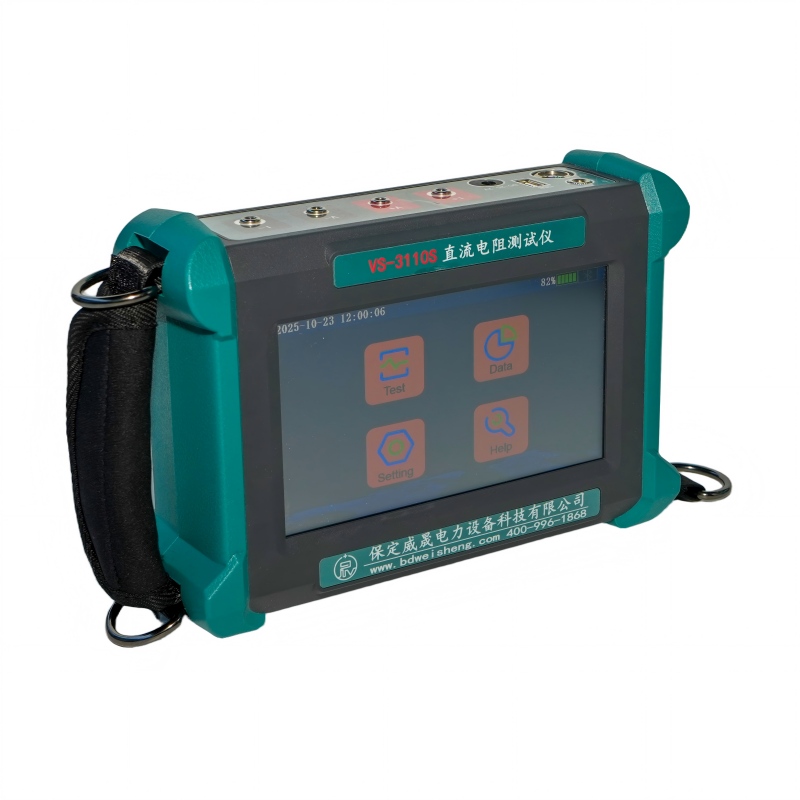

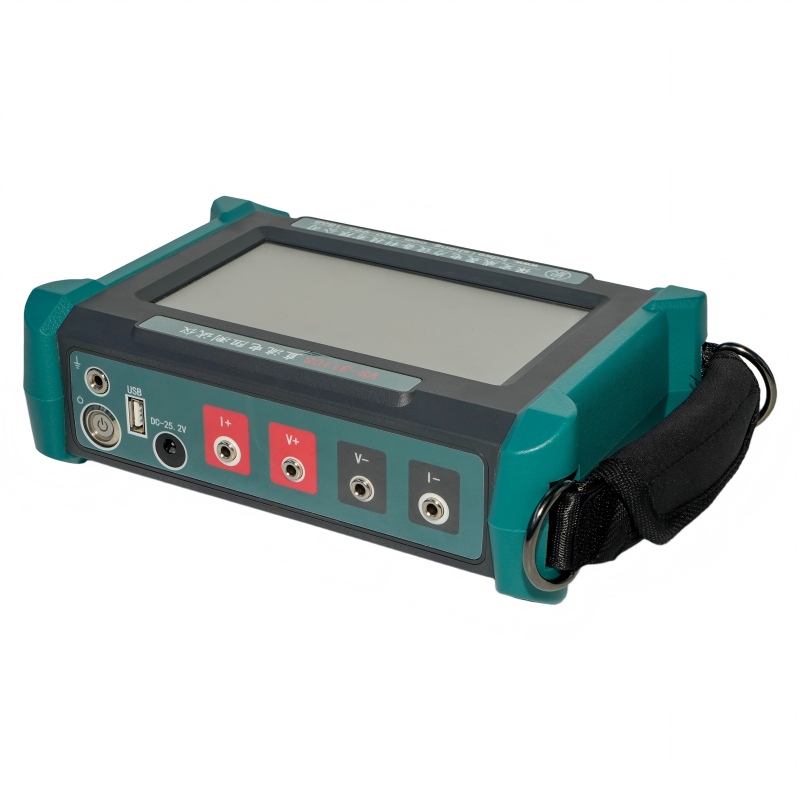

Transformator viklingsmotstandstester for DC viklingsmotstandstest

Forringelse av transformatorens isolasjonsmotstand er en av de vanligste årsakene til transformatorfeil: en sviktende transformator er en kostbar erstatning i et elektrisk system med potensial for lang nedetid. Hvis du ikke klarer å vedlikeholde transformatoren din med vanlig isolasjonstesting av vikling DC-motstand (som kan utføres av Weshine® Transformer Winding DC-motstandstester (VS-3110-serien) av transformatortestutstyr), vil den sannsynligvis mislykkes før den når maksimal drift liv.

Transformer Resistance Tester, også kalt Transformer Winding Resistance Tester, laget for DC Winding Resistance Test, er et linjeoperert, feltbærbart instrument spesielt designet for å trygt og nøyaktig måle motstanden til alle typer magnetiske viklinger. Transformatorviklingsmotstandstester for DC-viklingsmotstandstest tester transformatorer, roterende motorviklinger, shuntreaktorer og lavmotstandsmålinger av koblinger, kontakter og kontrollkretser.

Den doble potensialinngangen kan måle motstanden til to primærviklinger, to sekundærviklinger eller én primær- og én sekundærvikling samtidig. Denne funksjonen for dobbel avlesning og dobbel injeksjon er en effektiv måte å fullføre testen i tide.

Ved en DC-viklingsmotstandstest av transformator fra en HV-transformatorgjennomføring til en annen, kan transformatormotstandstesting avsløre mye informasjon om transformatoren. I tillegg til den åpenbare defekte transformatorviklingen (dvs. en åpen vikling eller kortsluttet sving), kan mer subtile problemer oppdages. DC-strømmen, i tillegg til å strømme gjennom viklingen, flyter også gjennom bryteren for justering av avlastforhold (DETC), justeringsbryteren for belastningsforhold (på belastningstappveksler eller OLTC), samt en rekke sveisede og mekaniske forbindelser . Derfor kan integriteten til alle disse komponentene verifiseres ved bruk av testinstrumenter for transformatormotstand. Påføring av DC-teststrøm gjennom OLTC-svitsjer under overgang (trykkendringer) validerer riktig funksjon før brudd. Erfaringsmessig er det kjent at innkoblingstidsveksleren har størst risiko for feildrift da den opererer i en transformator.

Weshine® Transformator viklingsmotstandstester for DC viklingsmotstandstestparameter (spesifikasjon)

Typisk applikasjon

Hensikten med Weshine® Transformer Winding Resistance Tester for DC Winding Resistance Test er:

-Sjekk integriteten til transformatorviklingen

-Sjekk integriteten til trinnkobleren (hvis noen)

-Sjekk interne tilkoblinger

-Beregn ledertapet forårsaket av DC motstand (p=I²R）

Spesifikasjonen til hver transformator vil bli bestemt gjennom typetest, rutinetest, spesiell test og andre tester.

Utvalg

Weshine® har 8 års erfaring spesielt for å håndtere komplett utvalg av elektrisk utstyr. For tiden har Weshine® oppfunnet forskjellige DC-viklingsmotstandstestsett som vist i form:

Basert på forsyningskjedeproblemer: Ta kontakt med din foretrukne autoriserte Weshine®-distributør for gjeldende priser og leveringstider.

Kvalitetssertifikater

Weshine® tror alltid at all suksessen til selskapet vårt er direkte relatert til kvaliteten på produktene vi leverer. DC Resistance Test Set oppfyller de høyeste kvalitetskravene spesifisert i ISO9001, ISO14000:14001 retningslinjer og vårt strenge kvalitetskontrollsystem.

Forsendelse

For ytterligere informasjon om Weshines serviceløsninger, kontakt vår 24/7 online salgsrepresentant for å få tilbud fra Weshine®.
