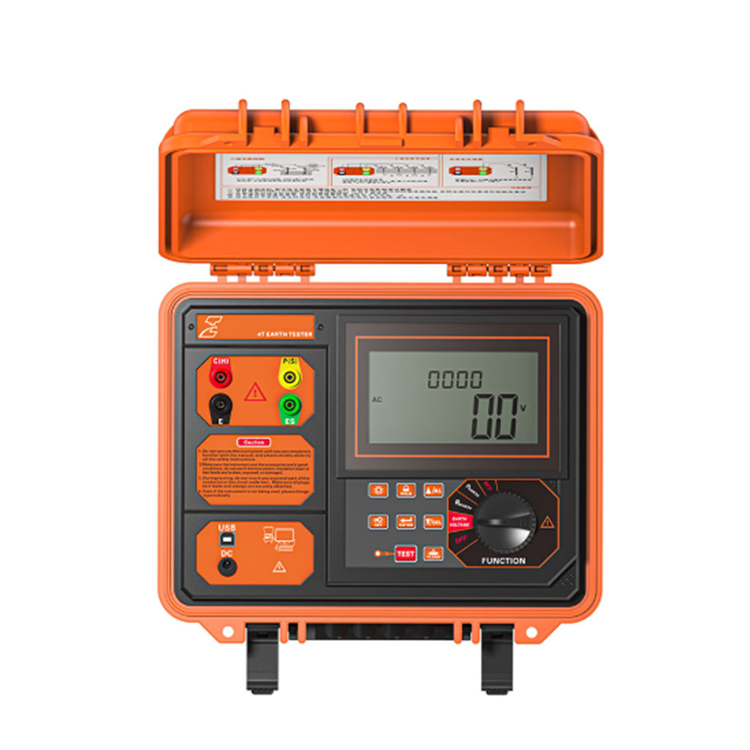

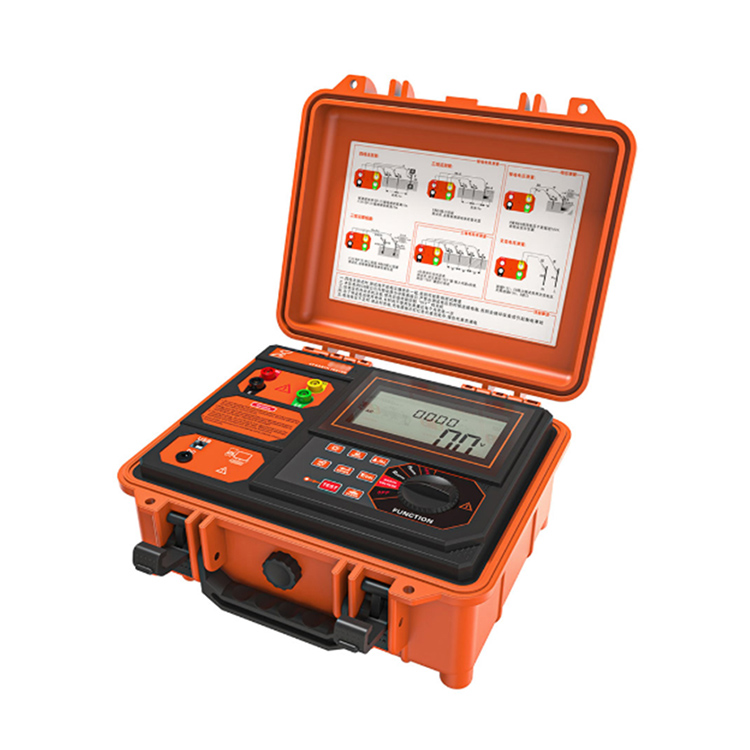

VS-3001 Digital Earth Resistance Tester

VS-3001 Jordingsmotstand og jordresistivitetstester er spesialdesignet og produsert for måling på stedet av jordingsmotstand, jordresistivitet, jordingsspenning og AC-spenning i kombinasjon med den nye lynbeskyttelsesstandarden for jordingsmotstandstesting. Teststrømmen er opptil 20mA. Digital og mikroprosesseringsteknologi, presisjon 4-leder metode, 3-leder metode og enkel 2-leder metode for å måle jordingsmotstand, importere FFT (Fast Fourier Transform) teknologi, AFC (Automatic Frequency Control) teknologi, automatisk identifisere interferens og velge målefrekvens, lage interferens Minimer støtet og gi en mer nøyaktig jordmotstandsverdi. Den har unik anti-interferensevne og miljøtilpasningsevne, og har god konsistens av gjentatte tester, noe som sikrer høy presisjon, høy stabilitet og høy pålitelighet av langtidsmålinger. Det er mye brukt i måling av jordingsmotstand, jordresistivitet, jordingsspenning og vekselstrømsspenning for elektrisk kraft, telekommunikasjon, meteorologi, oljefelt, konstruksjon, lynbeskyttelse og industrielt elektrisk utstyr.

VS-3001 jordingsmotstands- og jordresistivitetstester, også kjent som presisjonsjordingsmotstandstester, fire-tråds jordingsmotstandstester, to-tre-fire-tråds jordingsmotstandstester, jordresistivitetstester, består av vert, dataprogramvare, testlinje, hjelpejordingsstenger, kommunikasjonslinjer, etc. Den spesielle vertsverktøykassen type design, polypropylene, legg til plast som komposittmateriale. fyllstoffer for engangssprøytestøping, lav tetthet, styrke, stivhet, hardhet, slitestyrke, varmebestandighet, isolasjonsytelse er mer overlegen, bokskroppen Den tåler et trykk på ca. 200 kg, noe som sikrer høy presisjon, høy stabilitet og høy pålitelighet i ulike miljøtester. Den store LCD-skjermen til verten, med bakgrunnsbelysning og søylediagram, er tydelig med et blikk. Samtidig kan den lagre 300 sett med data, og funksjonene til lesing, visning, lagring, rapportering og utskrift av historiske data kan realiseres gjennom dataprogramvare.

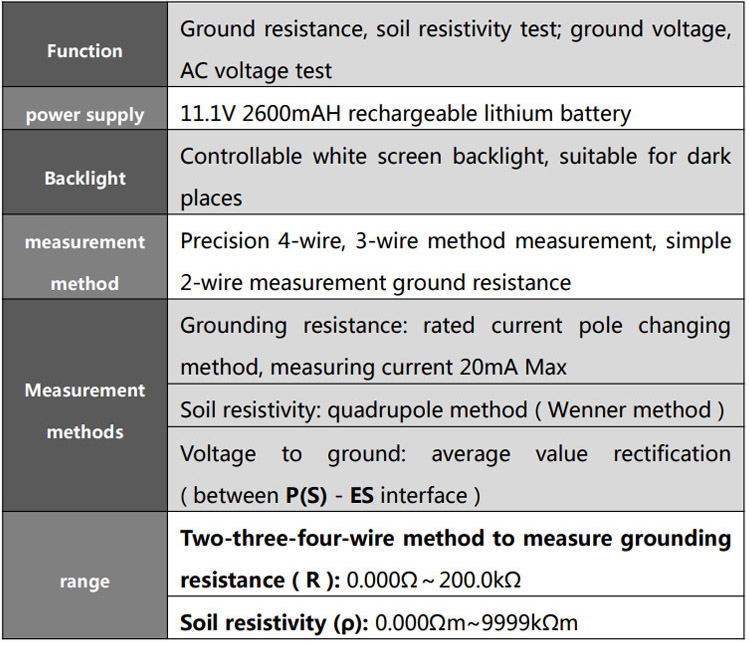

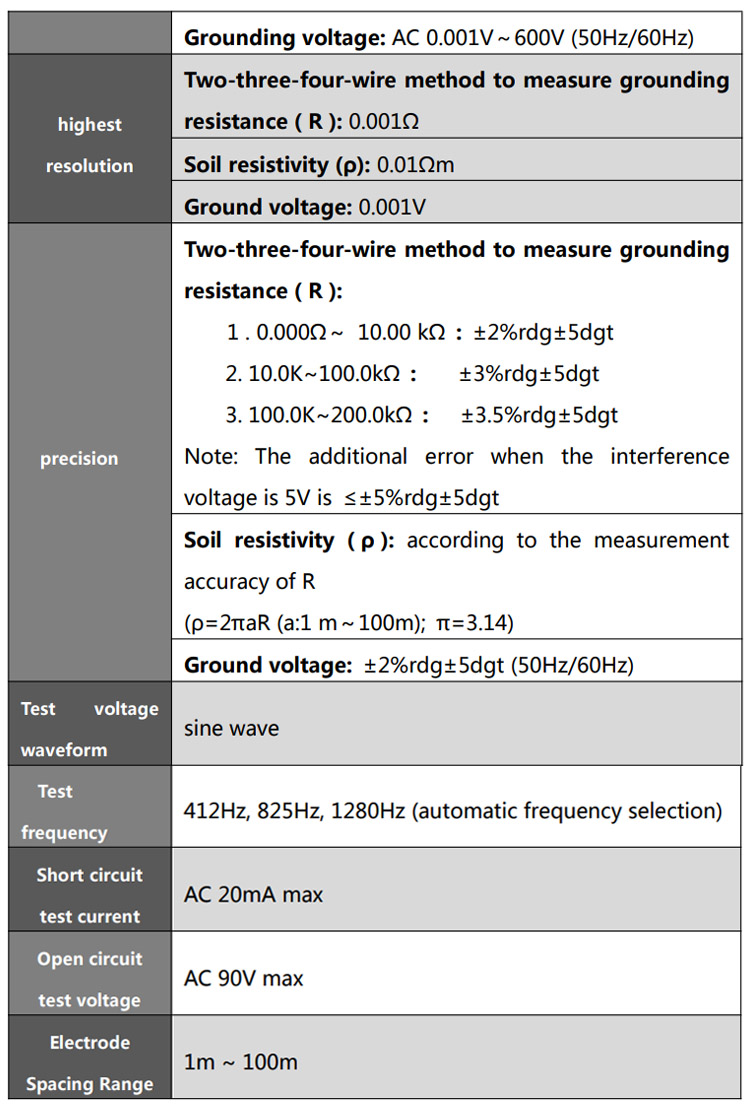

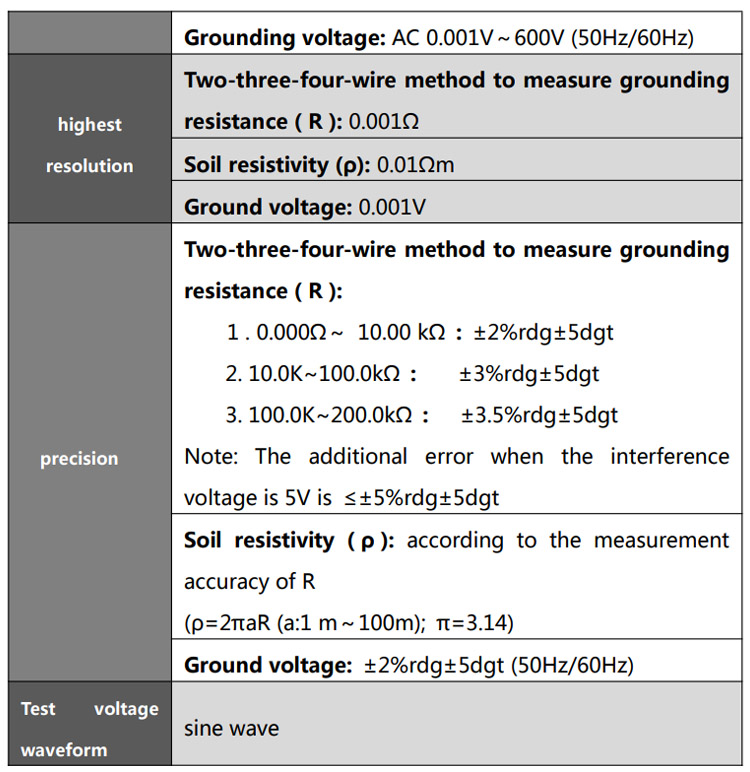

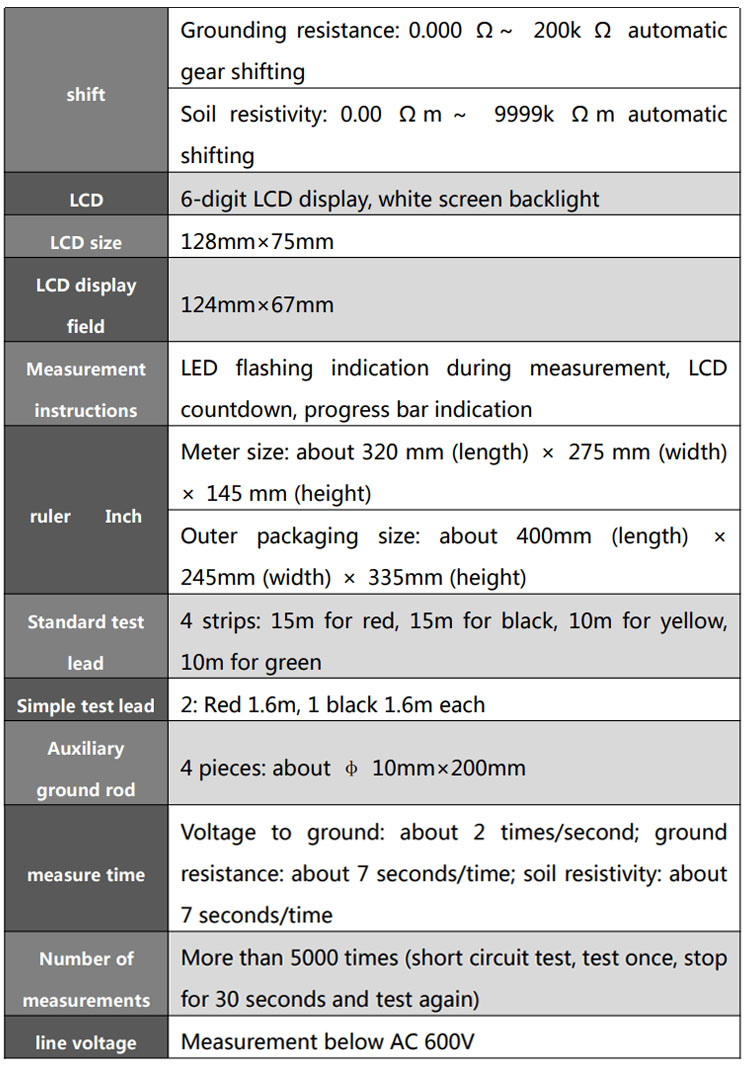

Tekniske spesifikasjoner

Nøkkelfunksjoner

Høy nøyaktighet og anti-interferens‌: Automatisk frekvensvalg (412Hz/825Hz/1280Hz) bidrar til å minimere interferens. Nøyaktighet i måling av jordmotstand kan nå ±2%rdg±5dgt for området 0,000Ω–10,00kΩ.

Robust og bærbar design‌: Leveres i en basestasjonsverktøykasse av industrikvalitet vurdert til å tåle 200 kg trykk. Den er lett (basestasjon 2,7 kg) og egnet for feltbruk.

Bredt måleområde‌: Jordmotstand: 0,000Ω–200 kΩ; Jordresistivitet: 0,00 Ω·m–9999 kΩ·m; Jording/AC-spenning: 0,001–600,0 V.

Brukervennlig betjening‌: Stor LCD med bakgrunnsbelysning, testfremdriftsindikator, nedtellingsindikator og intuitive funksjonshjul/knapper. Den kan automatisk oppdage interferens (Støyadvarsel >5V) og overbelastningsforhold (OL-display).

Databehandling‌: Lagrer opptil 300 sett med data. Data kan lagres, gjennomgås, slettes på enheten og overføres via RS232/USB til en PC ved hjelp av medfølgende programvare for rapportering og utskrift.

Sikkerhetssamsvar‌: Oppfyller IEC61010-1 (CAT III 300V, CAT IV 150V), med overbelastningsbeskyttelse og klare sikkerhetsadvarsler angående isolasjon, spenningsgrenser (ikke over 600V) og riktig drift.

Søknader

VS-3001 er mye brukt på tvers av bransjer som krever pålitelig testing av jordingssystem og jordanalyse, inkludert:

Elektroteknikk - Test

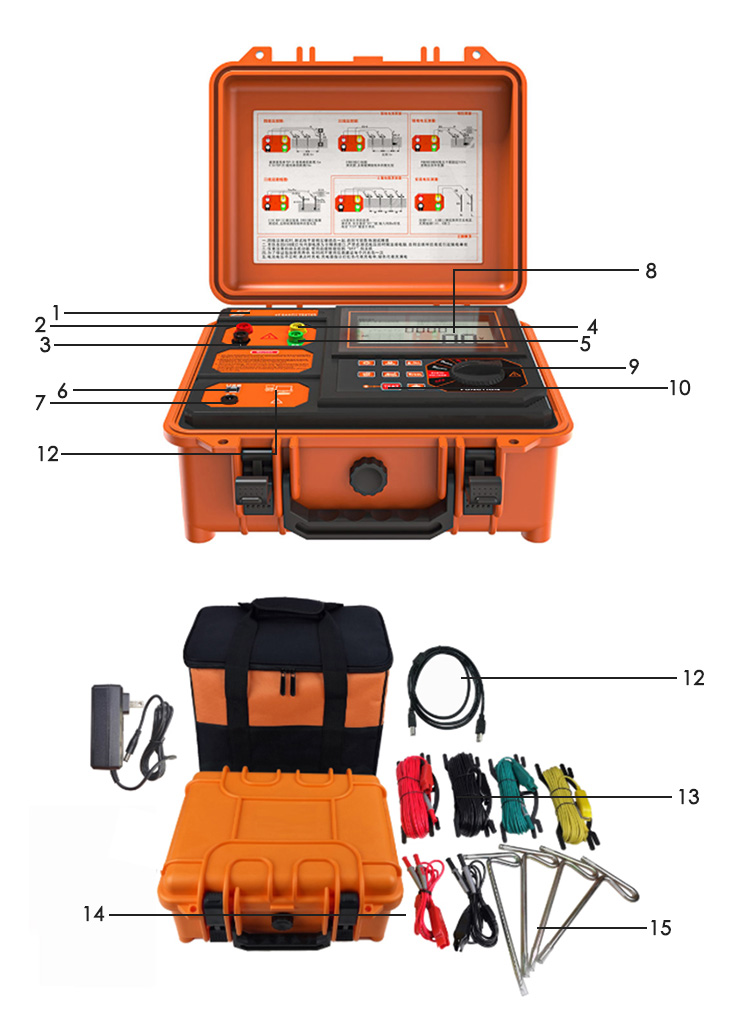

Struktur

1: Plassering av produktmodell

2: C(H) grensesnitt: strømpol

3: E grensesnitt: jordingspol

4: P(S) grensesnitt: spenningspol

5: ES-grensesnitt

6: USB-grensesnitt

7: Ladeport

8: LCD

9: Funksjon girknapp

10: Nøkkelområde

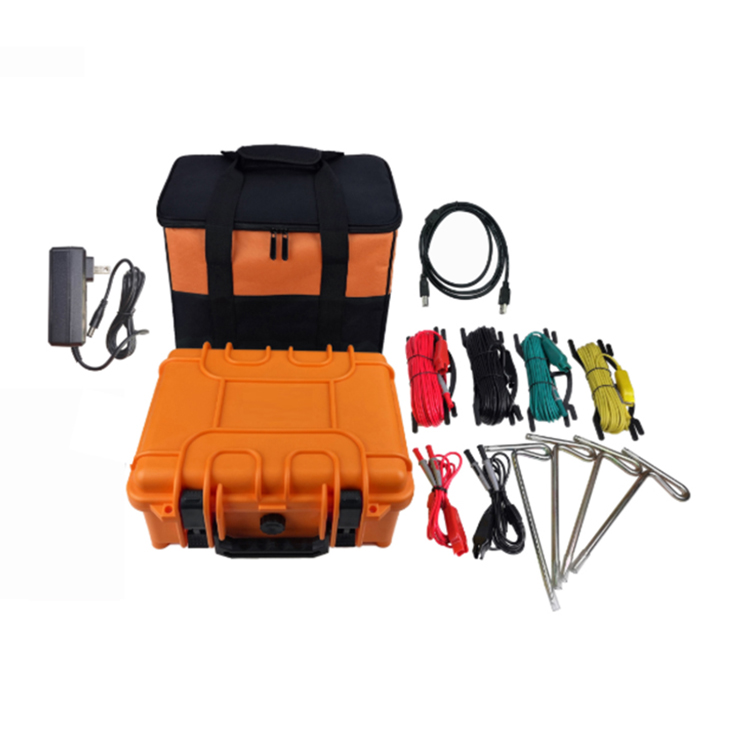

11: USB-datakabel

12: S480 meter

13: 4 standard testlinjer

14: 2 enkle testlinjer

15: Hjelpejordstang

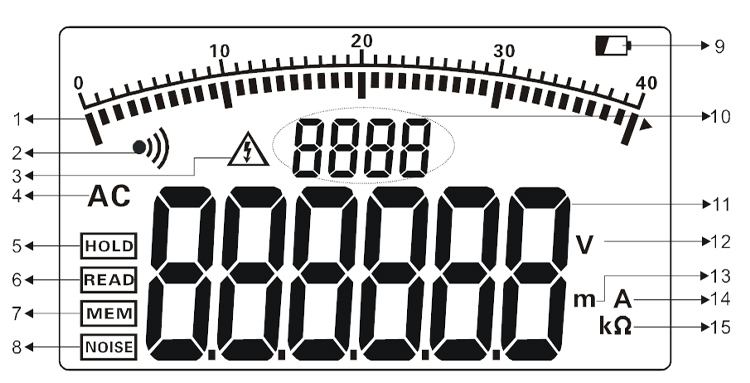

1. Test fremdriftslinjediagram (vis testfremdrift, dynamisk visning)

2. Alarmindikator (vises når alarmfunksjonen er aktivert, og blinker når alarmterskelen er overskredet)

3. Overspenningsindikasjon (vises når den testede spenningen overstiger 30V, minner om å ta hensyn til sikkerheten)

4. kommunikasjonsinstruksjoner

5. Datahold-indikasjon (vises når HOLD-tasten trykkes for å holde data)

6. Datagjennomgangsinstruksjon (vises når du trykker lenge på HOLD-knappen i 3 sekunder for å gå inn i datagjennomgang)

7. Datalagringsindikasjon (vises når dataene er lagret mens du holder dataene ved å trykke på HOLD-tasten)

8. Interferenssignalindikasjon (vises når interferensspenningen overstiger 5V)

9. Indikator for lavt batteri

10. Angivelse av antall lagrede datagrupper

11. Testdata

12. Symbol for spenningsenhet

13. Lengdeenhetssymbol

14. Symbol for gjeldende enhet

15. Symbol for motstandsenhet
