Transformator svingforholdsberegning

Weshine® oppfant Turns Ratio Tester for testing av transformator Turns Ratio Calculation med CE-sertifikat, høy kvalitet og nøyaktighet, Oppfunnet og produsert i henhold til nasjonale standarder, komplett elektrisk testløsning tilgjengelig. Kontakt oss for mer informasjon om Turns Ratio Tester for testing av Transformer Turns Ratio Calculation fra Weshine!

Send forespørsel    PDF-nedlasting

produktbeskrivelse


Weshine



Transformasjonsforholdet til en transformator er lik antall omdreininger i primærviklingen delt på antall omdreininger i sekundærviklingen. Transformatorforholdet gir den ønskede ytelsen til transformatoren og den tilsvarende spenningen som kreves av sekundærviklingen.



Hvis sekundærspenningen kreves å være lavere enn primærspenningen - en nedtrappingstransformator - bør sekundærviklingen ha færre omdreininger enn primærspenningen og omvendt for en opptrappingstransformator; når transformatorens forhold reduserer spenningen, øker den strømmen og omvendt. Derfor er spennings- og strømforholdet til en ideell transformator direkte relatert til transformasjonsforholdet.



Dessverre er transformatorer ikke perfekte, i en ekte transformator kan det hende at spennings- eller strømforholdene ikke samsvarer med de fysiske forholdene til transformatoren på grunn av forskjellige elektriske tap som i transformatorens jernkjerne (hysterese og virvelstrømtap) og kobber. tap (på grunn av motstanden til primær- og sekundærviklingene); Derfor prøver produsenter å designe transformatorer for å minimere disse tapene for maksimal effektivitet ved full belastning, effektkonvertering over 95 %, og gir dermed en forskjell på ikke mer enn 5 % fra transformatorens spenningsforhold/omdreiningsforhold.



Weshine oppfant transformatorens svingforholdstesten, eller TTR-testen, for målingTransformator svingforholdsberegningog bekrefter at transformatoren har riktig forhold mellom primære vindinger og sekundære vindinger. Riktig bruk av denne testen kan bidra til å identifisere trinnkoblerens ytelse, kortsluttede svinger, åpne viklinger, feil viklingsforbindelser og andre feil inne i transformatorer. Weshines utvalg av TTR-testere er robuste til å tåle de tøffe forholdene som enkelte transformatorer tester i. Serien inkluderer ulike funksjoner for å forenkle og fremskynde testing, samt 3-fase TTR-testere og PT- og CT TTR-testere.

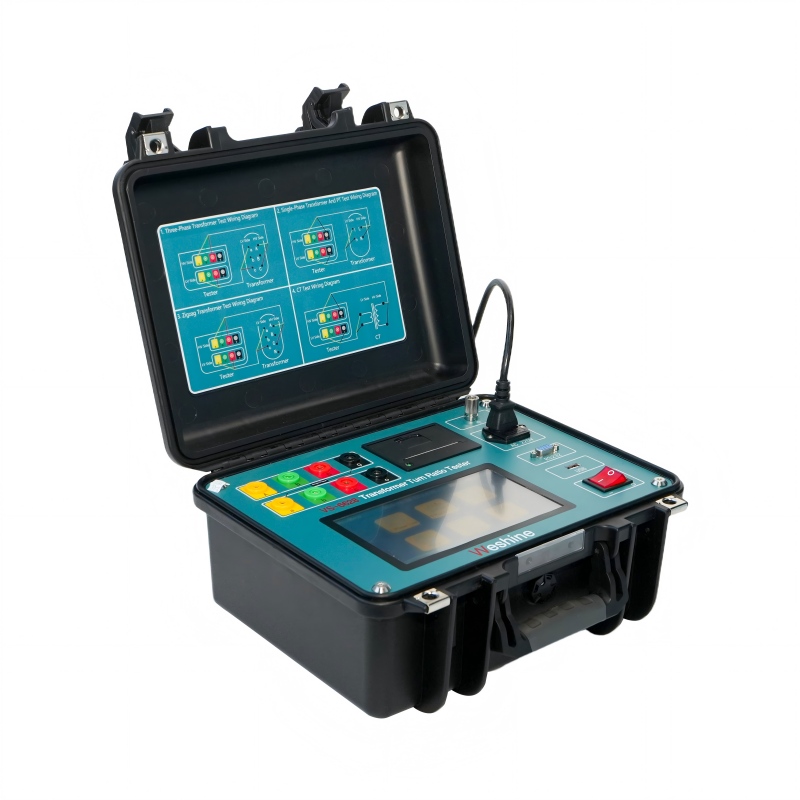

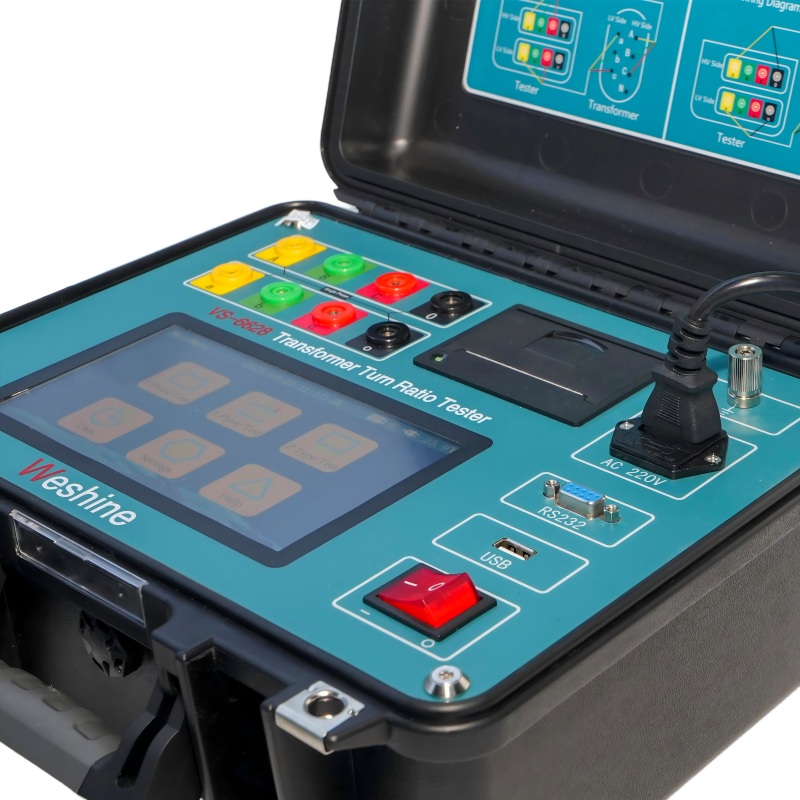

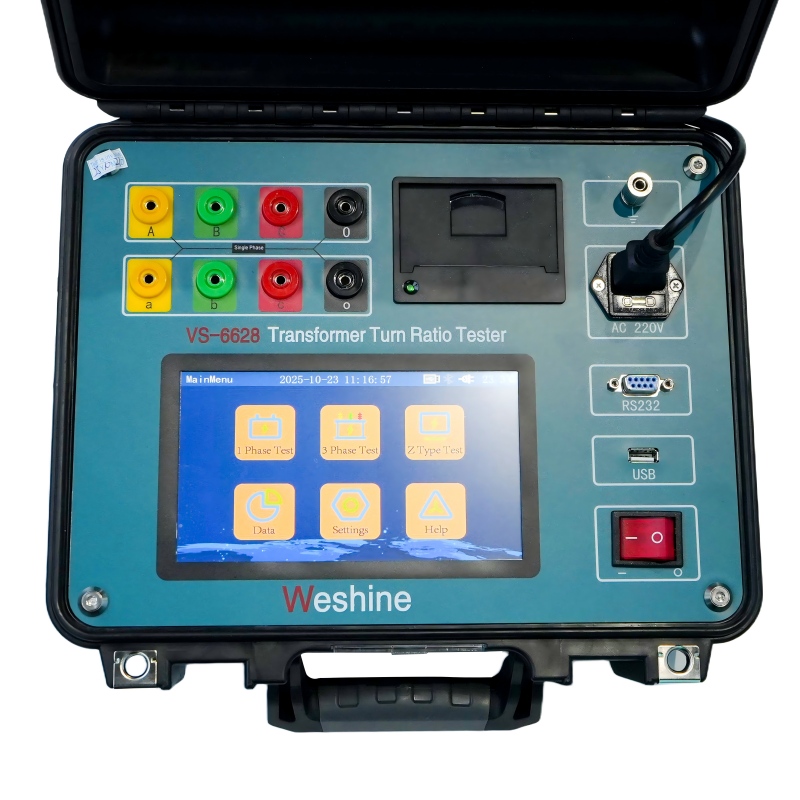

VS-6628-serien med trefasede transformatorer for omdreiningsforhold testsett er designet for å måle omdreiningsforholdet til kraft-, instrument- og distribusjonstransformatorer i en transformatorstasjon eller et produksjonsmiljø. En robust og robust design gjør disse instrumentene godt egnet for bruk i en rekke tøffe miljøer. Våre ledninger er spesialdesignet for å gi den nødvendige fleksibiliteten som trengs i kaldt vær.



Men siden transformatorer er utsatt for ulike påkjenninger og endringer, både elektriske og mekaniske, i løpet av levetiden, må det riktige svingforholdet til transformatoren kontrolleres før transformatoren tas i bruk og under ulike vedlikeholdsplaner, her er Transformer Turns Ratio Tester Derfor inkluderer omdreiningsforholdene målt ved hjelp av forskjellige testsett for transformatoromdreininger (TTR-enheter) tap som vanligvis er tilstede i transformatorer, noe som resulterer i svingforhold som avviker fra det fysiske antallet omdreininger, men reflekterer de faktiske spenningsforholdene som forventes av produsenter og brukere, eller forholdet til en ekte transformatorkrafttransformator.



Weshine



PRODUKTINFORMASJON

Produktnavn

TURNS RATIO TESTER FOR TESTING Transformator Turns Ratio Calculation

Modellnummer

VS-6628

Testområde

0,9 ~ 10000

Nøyaktighet

0,2 %

Sertifikater

CE; EMC; LVD; ISO;

Typisk applikasjon

Tester svingforhold, faseforskyvning og polaritet.

Hjelper med å identifisere




Dimensjoner

345 x 295 x 175 mm

Vekt

5 kg



Utvalg


Weshine har 8 års erfaring spesifikt for å håndtere komplett utvalg av elektrisk utstyr. For tiden har Weshine oppfunnet forskjellige svingforholdstestere for testingTransformator svingforholdsberegningsom vist som skjema:



BESTILLINGSINFORMASJON FOR TURNERINGSTØVER FOR TESTINGTransformator svingforholdsberegning

Katt. Nei.

Testområde

Nøyaktighet

Vedtak

Dimensjoner
(mm)

Vekt
(kg)

VS-6628

0,9 til 10 000

0,2 %

0,0001 min

345 x 295 x 175

5

VS-6629

0,9 til 10 000

0,1 % (0,9 til 500)
0,2 % (500 til 3000)

0,3 % (3000 til 10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 og overï¼¼1ï¼

325 x 225 x 125

3.8

VS-6630

0,9 til 10 000

0,1 % (0,9 til 2000)

0,3 % (2000 til 10000)

0,0001 min

360 x 280 x 160

6

VS-6628T

0,8 til 10 000

0,1 % (0,8 til 3000)
0,2 % (3000 til 10000)

0,0001 min

320 x 240 x 130

3

VS-6628A

0,9 til 10 000

0,1 % (0,9 til 500)
0,2 % (500 til 3000)

0,3 % (3000 til 10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 og overï¼¼1ï¼

246 x 156 x 62

1.7

Basert på forsyningskjedeproblemer: Ta kontakt med din foretrukne autoriserte Weshine-distributør for gjeldende priser og leveringstider.



Kvalitetssertifikater


Vi tror alltid at all suksessen til selskapet vårt er direkte relatert til kvaliteten på produktene vi leverer. Dreieforholdstester for testingTransformator svingforholdsberegningoppfylle de høyeste kvalitetskravene spesifisert i ISO9001, ISO14000:14001 retningslinjer og vårt strenge kvalitetskontrollsystem.
