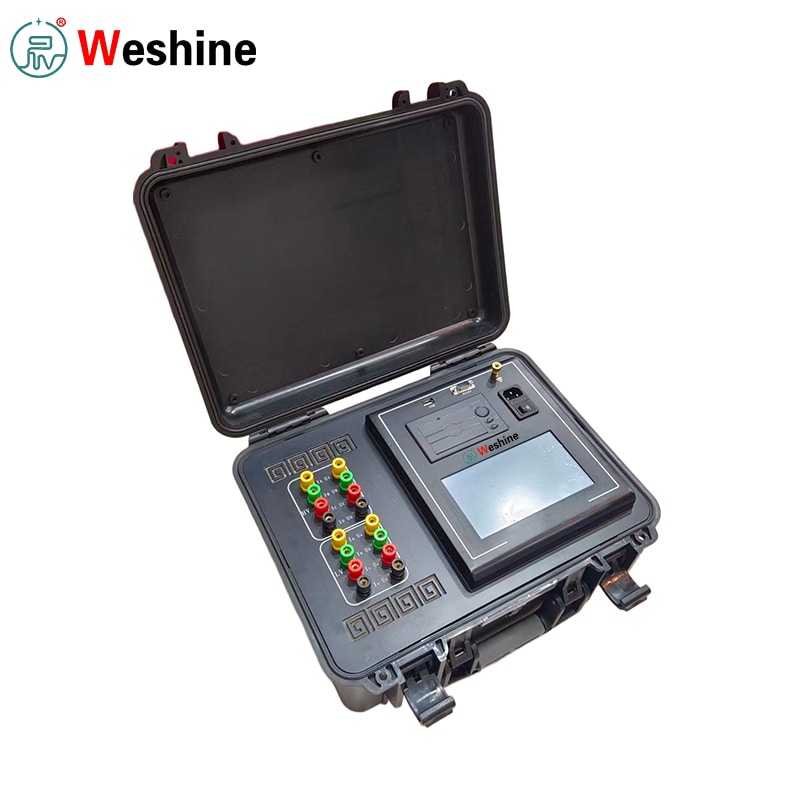

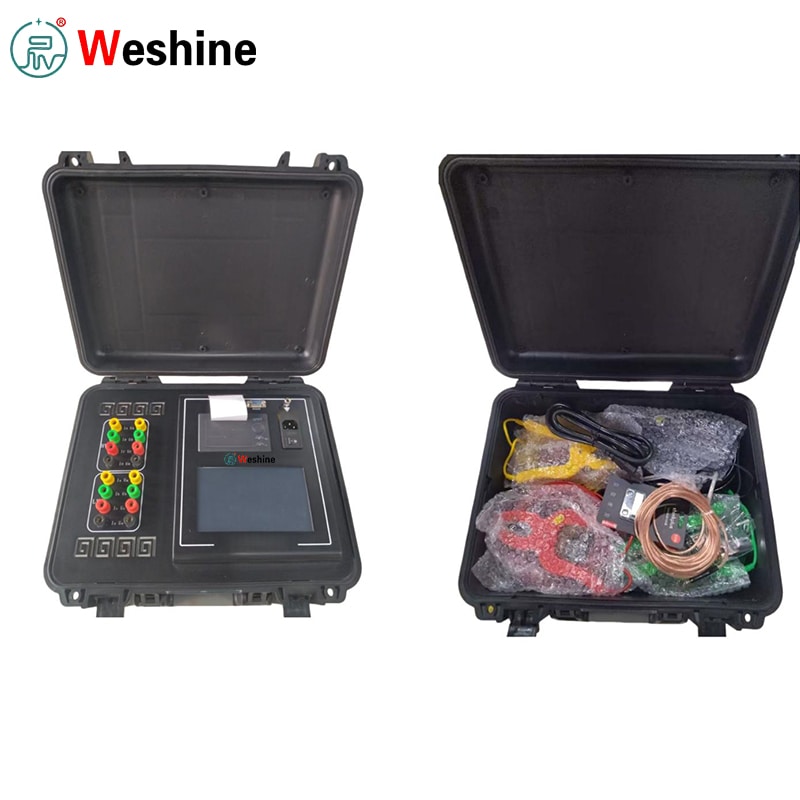

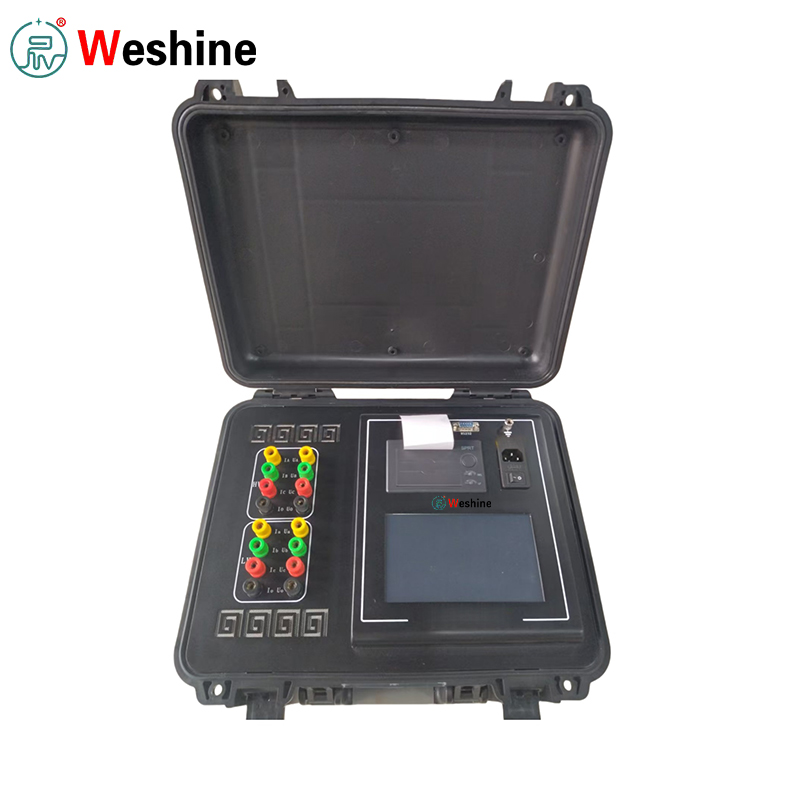

Transformator DC motstand og svingforhold 2 i 1 tester

Weshine, en profesjonell produsent fra Kina, tilbyr høykvalitets transformator DC motstand og svingforhold 2 i 1 tester, som utfører to kjerneverifiseringsprosedyrer for krafttransformatorer: viklings DC motstandstest og svingforhold test.

● DC motstand sjekker:dårlige kontaktpunkter, innvendige viklingsfeil, feil på trinnkobler, løse koblinger og ubalansert fase-til-fase motstand.

● Testing av svingforhold:validerer om faktisk transformatorforhold, uttaksposisjon og vektorgruppe samsvarer med navneskilt og designspesifikasjoner.

Den integrerer begge kritiske testfunksjonene i ett enkelt instrument. Feltmannskapene trenger ikke lenger å transportere to separate testere. Når høyspent- og lavspent-testledninger er koblet til, kan flere testelementer fullføres uten gjentatte ledningsendringer.

DC motstandsmåling

For DC-motstandsmåling muliggjør enheten trefase simultan testing sammen med automatisk magnetisering.

● For stjernekonfigurerte viklinger med nøytralt punkt, kan A0, B0 og C0 fasemotstander registreres samtidig for å forkorte de totale testsyklusene.

● Ved testing av trefasede fembens transformatorer med interne deltaforbindelser, øker den innebygde automatiske eksitasjonsmodusen testeffektiviteten ytterligere på lavspenningssider.

Testresultater og beskyttelse

Testresultater for høyspennings-, mellomspennings- og lavspentviklinger kan vises og skrives ut direkte på stedet.

● Beregner automatisk tre-fase motstandsubalanse.

● Sender ut motstandsavlesninger konvertert til nominell temperatur.

● Gir komplette, revisjonsklare transformatortestposter.

● Omfattende tilbake-EMF-beskyttelse sikrer operatører under DC-motstandsutladning og håndtering av testledninger.

Måling av svingforhold

Ved måling av svingforhold støtter Transformer DC Resistance og Turns Ratio 2 i 1-tester både enfase- og automatiske trefaseviklingstester.

● Operatører velger den tilsvarende transformatortilkoblingsgruppen.

● Måler forholdsverdi, forholdsfeil og tilkoblingsgruppeparametere på tvers av AB-, BC- og CA-faser.

● Enfasemåling av dreieforhold kan fullføres på omtrent 15 sekunder som dokumentert i den offisielle håndboken.

Drift og datastyring

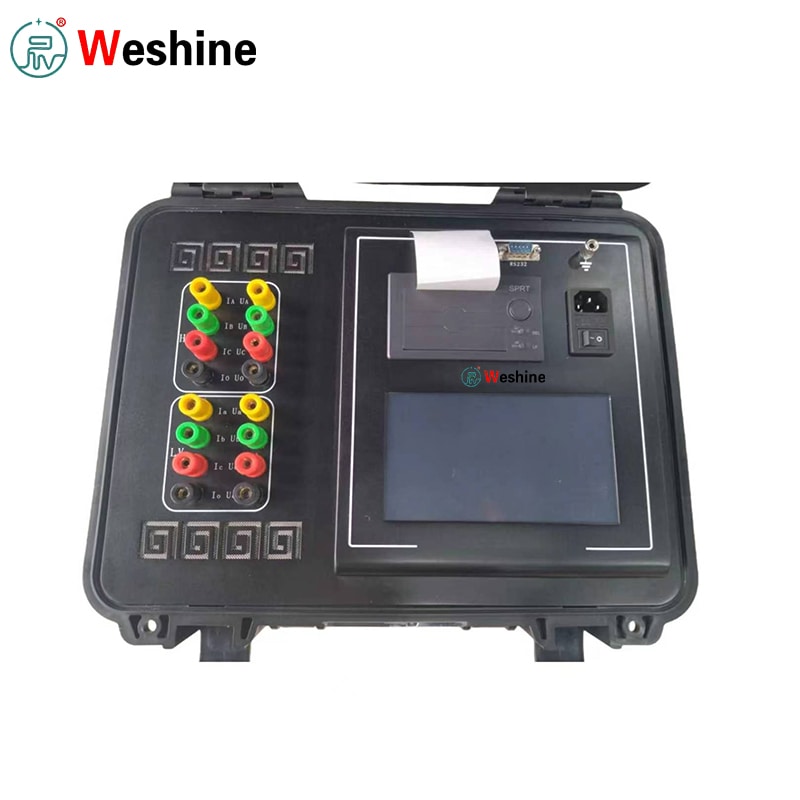

Brukerinteraksjon kjører på en 7-tommers fargeberørings-LCD med tospråklige kinesisk-engelske meldinger på skjermen.

● Testrapporter kan genereres umiddelbart via den innebygde mikroskriveren.

● Alle datasett kan lagres på USB-flash-stasjoner og organiseres etter testdato og transformatorens serienummer.

● Alternativer for maskinvarekommunikasjon dekker isolerte RS232-, Bluetooth- og interne RS485-bussgrensesnitt.

Tekniske parametere

Produktguide

Før du bruker transformatorens likestrømsmotstand og svingforhold 2 i 1-tester, må du kontrollere at måltransformatoren er helt strømløs, sikkert utladet og riktig jordet. Koble alltid til instrumentets beskyttende jordingsterminal før du fester testklips.

For testing av DC-motstand, fest høyspennings- og lavspenningsstrømpotensialklemmer til tilsvarende transformatorgjennomføringer. For to-viklingstransformatorer, ledningsterminaler A, B, C, O og a, b, c, o følger ledningsskjemaer. For enfasede transformatorer, koble til relevante høyside- og lavsideterminaler i henhold til diagrammet. Slå på testeren med AC 220 V forsyning. Naviger gjennom menyene på berøringsskjermen for å legge inn transformator-ID, viklingsmateriale, testmodus, strømområde, viklingsparametere og temperaturkonverteringsinnstillinger, og start deretter måling av DC-motstand eller svingforhold.

Når du kjører svingforholdstester, velg nøyaktig koblingsgruppe- og koblingsvekslerinformasjon for å sikre korrekt forhold, feil og vektorgruppeutganger. Hvis tilkobling med omvendt polaritet, kortslutningstilstand eller ledningsfeil oppdages, stans testingen umiddelbart og inspiser alle testledninger før du fortsetter arbeidet. Når testen er fullført, se gjennom avlesningene på skjermen. Skriv ut papirrapporter ved behov, lagre poster internt eller eksporter datasett til USB-flash-stasjon for senere rapportkompilering.

Funksjoner

1、Støtter transformator DC-motstand og testing av svingforhold i ett instrument.

2、Måler trefase DC-motstand samtidig.

3、Måler transformatorforhold, forholdsfeil og vektorgruppe.

4、Gir automatisk magnetisering for testing av DC-motstand.

5、Gir automatisk eksiteringsmetode for internt deltakoblede trefasede fembens transformatorer.

6、Beregner automatisk tre-fase motstandsubalanse.

7、 Viser og skriver ut testdata for høyspenning, mellomspenning og lavspent.

8、Beregner motstandsverdier omregnet til nominell temperatur.

9、Støtter enfase- og trefasetransformatorforholdsmåling.

10、Oppdager høyspent og lavspent reverskobling under forholdstesting.

11、Oppdager transformatorkortslutning og inter-sving-kortslutningsforhold under forholdstesting.

12、Inkluderer omfattende EMF-beskyttelse bak.

13、Gir 7-tommers berøringsskjerm i farger.

14、Inkluderer innebygd mikroskriver for felttestrapporter.

15、Støtter USB-lagring for ekstern datasikkerhetskopiering.

16、Gir isolert RS232-kommunikasjon og Bluetooth-kommunikasjon.

17、Inkluderer kinesiske og engelske menymeldinger.

Applikasjonsscenarier

Transformatorens likestrømsmotstand og svingforhold 2 i 1-tester tjener transformatorprodusenter for validering av likestrømsmotstand, faseubalanse, dreieforholdsfeil og vektorgruppe før forsendelse. Én enkelt enhet oppfyller to obligatoriske fabrikktestkrav og forenkler arbeidsflyter for utstyrsforberedelse og testdokumentasjon for produksjonsteam.

For kraftverk og nettstasjonsoperatører gjelder denne diagnostiske testeren for installasjon av ny enhet, aksept for overlevering, planlagt vedlikehold og feilsøking. Data for viklingsmotstand avslører potensiell slitasje på trinnkoblerkontakten og unormalt fasemotstandsavvik; Resultatene med dreieforhold bekrefter trykkposisjonen og koblingsgruppens korrekthet.

Innenfor transformatorreparasjonsverksteder stoler teknikere på denne testeren for å vurdere viklingsstatus etter omspoling, tørkebehandling eller overhaling av trinnkobler. Datasett med motstand og svingforhold før reparasjon og etter reparasjon kan sammenlignes for å bekrefte at transformatorer går tilbake til akseptabel driftstilstand.

For felt igangkjøringsmannskaper, reduserer alt-i-ett-designet mengden testutstyr som transporteres til anleggene. Innebygd utskrift, USB-arkivering og transformator-ID-basert datasortering genererer velstrukturerte poster for prosjektgodkjenningsdokumenter og sluttkundeleveranser.

Søknader

Transformator DC Resistance & Turns Ratio 2-i-1 TTR-tester er mye brukt av transformator-OEM-er, kraftverksoperatører, vedlikeholdsmannskaper for transformatorstasjoner, elektriske idriftsettelsesentreprenører, transformatorreparasjonsverksteder, industrielle kraftavdelinger og leverandører av høyspenttesttjenester.

Typiske testpersoner inkluderer krafttransformatorer, distribusjonstransformatorer, enfase- og trefasetransformatorer, to- og tre-viklingstransformatorer, stjernekoblede viklinger, deltakoblede viklinger, trinnvekslende transformatorer på belastning, gjensidige instrumentinduktorer, generatorer, elektriske motorer med lavt motstandsutstyr.

Vanlige industrisøkealiaser for utenlandsk SEO og B2B-innkjøp: diagnostisk tester for transformator, tester for DC-viklingsmotstand, tester for transformatoromdreininger, TTR-tester for transformator, tester for transformatorforhold og viklingsmotstand, tester for transformatorvektorgruppe, testinstrument for vedlikehold av transformatorer.

Kundesak

Én entreprenør for transformatorvedlikehold trengte høyere effektivitetstesting av distribusjonstransformatorer under vinduer med strømbrudd på transformatorstasjonen. Tidligere drev feltmannskapet deres separate DC-motstandstester og svingforholdstester, som førte til hyppige gjentatte ledningsendringer og usammenhengende journalføring for hver transformatorenhet.

Ved å distribuere Transformator DC Resistance and Turns Ratio 2 i 1 Tester alt-i-ett-tester, kan både viklings-DC motstand og svingforhold og vektorgruppetester fullføres med ett instrument. Etter riktig jording og ledningsinstallasjon, registrerer teknikere trefase-viklingsmotstandsavlesninger, evaluerer fasebalansen og fortsetter deretter til svingforhold og vektorgruppekontroller uten å omdirigere testkabler.

Under en vedlikeholdstilordning, flagget DC-motstandsutgang unormalt faseavvik under en spesifikk uttaksposisjon. Teamet brukte deretter den integrerte TTR-funksjonen for å krysssjekke trykkinnstilling og tilkoblingsgruppe, og lokaliserte grunnårsaken til defekt trinnkoblerkontakt. Trykte papirkopier og USB-lagrede digitale poster ble lagt direkte til offisielle vedlikeholdsrapporter.

Ved å ta i bruk denne kombinerte testeren reduserte arbeidstimer ved oppsett på stedet, forbedret krysstestdatakonsistens og jevnet ut de generelle arbeidsflytene for transformatorinspeksjon for feltserviceteknikere.

FAQ

Q1: Hva brukes denne testeren til?

A1: Den utfører transformatorvikling DC motstandsmåling sammen med transformatoromdreiningsforhold og vektorgruppeverifisering.

Q2: Kan denne testeren teste trefasemotstanden samtidig?

A2: Ja. Den støtter samtidig trefase DC motstandstesting, og tilbyr 10 A, 5 A og 1 A valgbare strømområder.

Q3: Hva er den maksimale DC-motstandsteststrømmen?

A3: For individuell-fase DC motstandstesting når maksimal teststrøm 20 A.

Q4: Hva er målingsnøyaktigheten for DC-motstanden?

A4: Offisiell manual spesifiserer målenøyaktighet i klasse 0,2 med 0,1 μΩ leseoppløsning.

Q5: Hva er måleområdet for transformatorforholdet?

A5: Måleområdet for svingforhold dekker 1 til 10 000.

Q6: Kan det måle transformatorvektorgruppe?

A6: Ja. Den identifiserer transformatortilkoblingsgrupper, og støtter vanlige konfigurasjoner inkludert YY, YD, DD og DY som oppført i brukerdokumentasjonen.

Q7: Hvor rask er forholdstesten?

A7: I henhold til produkthåndboken kan enfasetesting av svingforhold fullføres innen omtrent 15 sekunder.

Q8: Støtter den datautskrift og eksport?

A8: Ja. Denne testeren kommer med innebygd mikroskriver og USB-lagring for ekstern arkivering av testresultater.

Q9: Hvilke kommunikasjonsgrensesnitt er inkludert?

A9: Maskinvaregrensesnitt inneholder isolert RS232, Bluetooth og intern RS485 busskommunikasjon.

Q10: Hvilke sikkerhetsbeskyttelser er inkludert?

A10: Beskyttelsesmekanismer inkluderer tilbake-EMF-sikring for DC-motstandstesting, høy-lav-spenning revers-tilkobling deteksjon, pluss kortslutning og inter-turn-feil alarm under forholdsmåling.

Weshine fordeler

Weshine Electric leverer profesjonelle transformatortestinstrumenter og elektrisk diagnoseutstyr til verktøy, transformatorprodusenter, transformatorstasjoner, feltentreprenører, reparasjonsverksteder og industrielt vedlikeholdsteam.

For denne Tester Transformer DC Resistance & Turns Ratio 2-i-1 TTR-tester, støtter Weshine globale kunder med modellvalgkonsultasjon, praktisk testmetodeveiledning, bekreftelse av tekniske parametere, prosjektklar dokumentasjon og fullstendig ettersalgsservice.

Transformatortesting krever feilfri kabling, stabil innsamling av lav motstand, nøyaktig validering av forholdet og streng farekontroll etter DC-motstandsmåling. Denne testeren konsoliderer to uunnværlige arbeidsflyter for transformatorinspeksjon i én maskinvareenhet, utstyrt med berøringsskjermdrift, automatisk beregning, utskrift på stedet, datalagring i flere moduser og diversifiserte kommunikasjonsmuligheter.
