produktbeskrivelse

Kjøp kvalitetstesterutstyr for trefaserelébeskyttelse fra Weishine, en profesjonell produsent i Kina, er konstruert for å inspisere beskyttelsesreleer, mikroprosessorbeskyttelsesenheter, sekundære kretser, automasjonsutstyr og komplette beskyttelsessystemer for strømnettet. Releer må reagere nøyaktig under linjefeil, unormal spenning, overstrøm, gjenlukkingshandlinger, differensialbeskyttelsesutløsere og kontrollkretsbevegelser, så regelmessig testing er avgjørende for sikker, koordinert drift av kraftsystemet.

Hva er trefaserelébeskyttelsestester?

En trefaserelébeskyttelsestester er en profesjonell testenhet designet for å verifisere ytelsen og driftsegenskapene til beskyttelsesreléer, mikroprosessorbaserte beskyttelsesenheter, sekundære kretser, automasjonsutstyr og beskyttelsesordninger for kraftsystemer.

Testeren genererer kontrollerbar sekundærstrøm, spenning, frekvens, fasevinkel, harmoniske, likestrøm og svitsjsignaler for å simulere normale og unormale strømsystemforhold. Ved å bruke disse simulerte signalene til de testede beskyttelsesenhetene, kan ingeniører verifisere reléinnstillinger, henteverdier, driftstid, triplogikk og kontaktrespons.

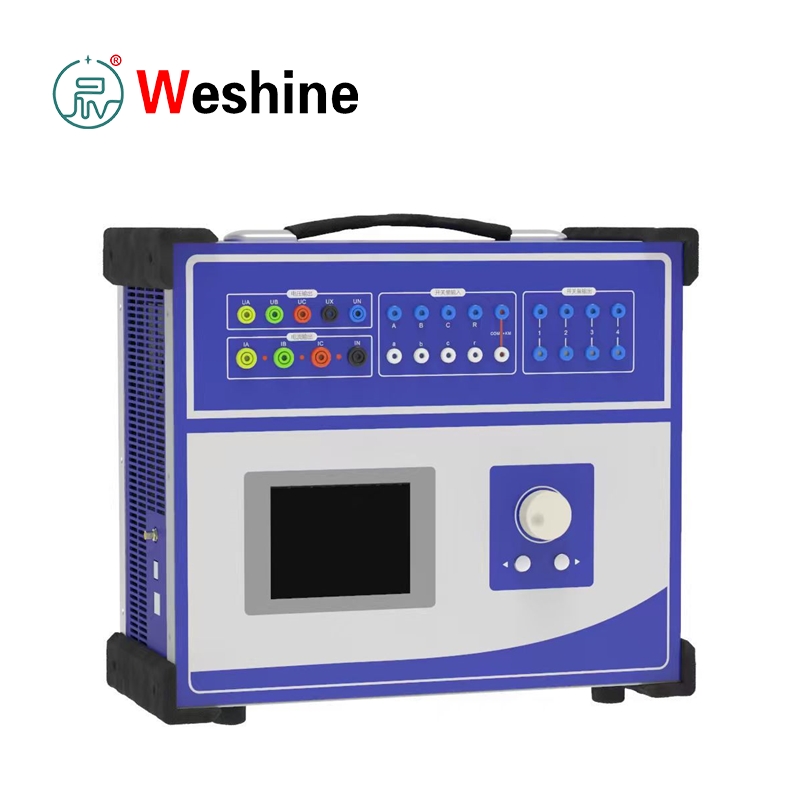

Three Phase Relay Protection Tester

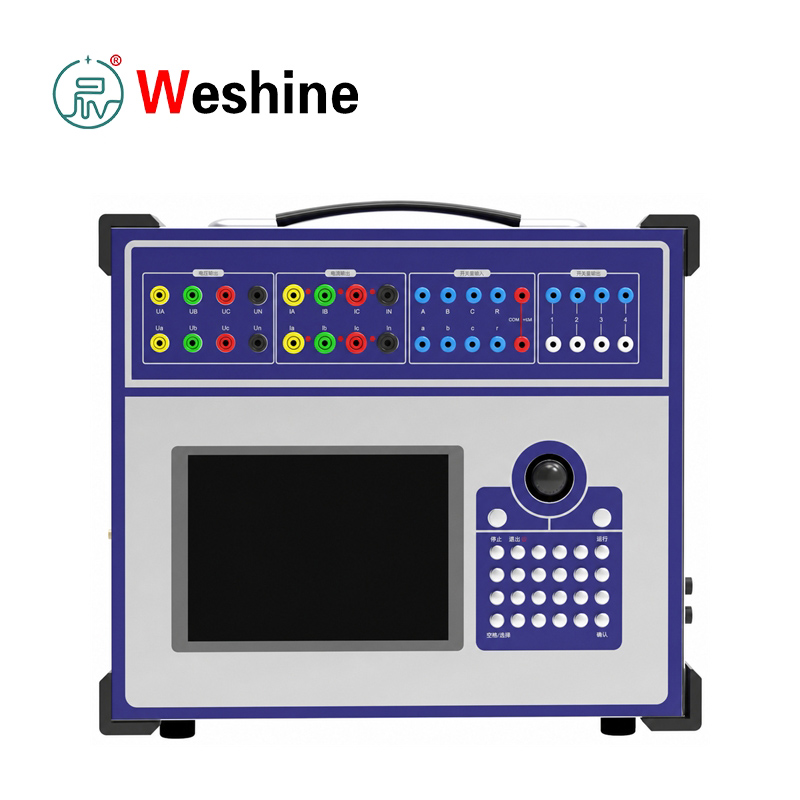

Flerkanals strøm og spenningsutgang

Trefaserelébeskyttelsestesteren er utstyrt med 4 spenningskanaler og 3 strømkanaler for omfattende relébeskyttelsestesting. Spenningskanalene støtter fasespenning, linjespenning, null-sekvensspenning, spenningsubalanse, tap av spenning, frekvensskift og synkronismetester.

De tre strømkanalene kan operere uavhengig for individuell fasestrømtesting eller kobles parallelt for å gi opptil 120A korttidsstrømutgang. Den støtter testing av overstrømsreleer, jordfeilreleer, inverstidsbeskyttelse, differensialbeskyttelse, avstandsbeskyttelse, gjenlukkingslogikk, underspenningsbeskyttelse og frekvensreleer.

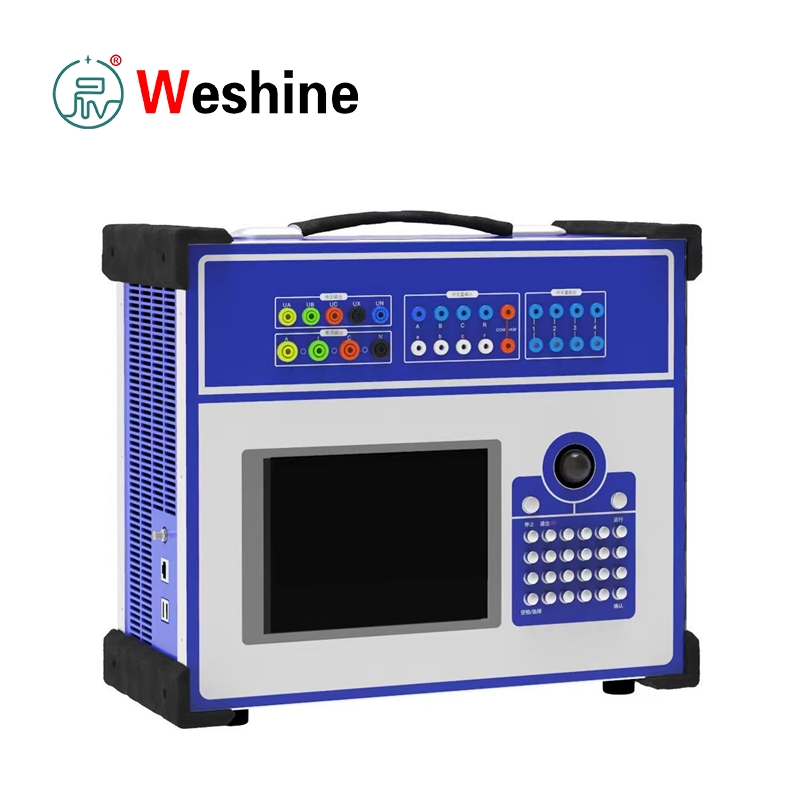

Industriell datamaskinkontroll og feltdrift

Bygget på en industriell datamaskinplattform, integrerer testeren en innebygd skjerm og lokalt betjeningspanel for frittstående felttesting uten en ekstern datamaskin. Testparametere og resultater kan sees direkte på skjermen, noe som gjør den egnet for idriftsettelse og vedlikehold på stedet.

Utstyret kan også kobles til en PC med kompatibel programvare for å støtte avanserte testfunksjoner, databehandling og automatisk generering av testrapporter.

Fleksibel strøm, spenning og likestrøm

Testeren gir et bredt spekter av utdatafunksjoner, inkludert:

AC strømutgang:0~40A per kanal, opptil 120A korttidsutgang med tre kanaler parallelt

AC spenningsutgang:0~120V fasespenning og 0~240V linjespenning

DC utgang:DC-strøm, likespenning og justerbar DC-hjelpestrømforsyning

Disse funksjonene støtter testing av DC-relé og gjør at beskyttelsesenheter og sekundærkretser kan aktiveres under felt igangkjøring.

Frekvens, harmonisk og tidsmåling

Testeren integrerer variabel frekvens og harmonisk signalutgang for å simulere forskjellige driftsforhold for kraftsystemet, inkludert frekvensvariasjoner og harmoniske miljøer med flere ordener. Dette gjør det mulig for teknikere å evaluere reléytelsen under forskjellige sekundære signalforhold i stedet for bare under standard strømfrekvens.

De innebygde bryterinngangs- og utgangsmodulene støtter utløsningskontaktdeteksjon, relékontaktovervåking, kretsbrytersimulering, oppstartssignalverifisering og måling av handlingstiming. Tidsintervallet når 0,1 ms til 9999 s, noe som tillater nøyaktig måling av relédriftstid, utløsningsforsinkelse, gjenlukkingsintervaller og beskyttelseslogikkrespons.

Bruksområde og sikkerhetsbeskyttelse

Trefaserelébeskyttelsestesteren er egnet for testing av elektromagnetiske releer, statiske releer, digitale beskyttelsesenheter, mikroprosessorreleer, gjenlukkingsenheter og beskyttelsessystemer for transformatorer, ledninger, motorer og generatorer.

Det er mye brukt i transformatorstasjoner, kraftverk, fabrikkdistribusjonsrom, jernbanestrømforsyningsnettverk og profesjonelle relélaboratorier.

Flere beskyttelsesfunksjoner er integrert, inkludert utgangsoverbelastningsbeskyttelse, selvdiagnose av feil, utgangssperre og mykstart-strømdesign. Disse funksjonene bidrar til å beskytte både testeren og tilkoblet utstyr under feltdrift. Utstyret skal betjenes av opplærte teknikere som er kjent med sekundærkretssikkerhet, standard kablingsprosedyrer og arbeidsflyter for relétesting.

Utstyret overholderGB/T 7261-2008ogDL/T 624-2010. Operatører må overholde lokale relétestingskoder, regler for igangkjøring av kraftstasjoner og sikkerhetsstandarder på stedet under bruk.

Systemspesifikasjoner		AC Strømutgang		DC strømutgang
Punkt	Spesifikasjon	Punkt	Spesifikasjon	Punkt	Spesifikasjon
Produktmodell	VS-JB900	Utgangsnøyaktighet	Klasse 0.2	Utgangsnøyaktighet	Klasse 0,5
Produkttype	Trefase relébeskyttelsestester	Fasestrømutgang, RMS	0 til 40 A	Fasestrømutgang	0 til ±10 A per fase
Kontrollplattform	Industriell datamaskintype	Trefase parallell strømutgang, RMS	0 til 120 A	Tre-fase parallell utgang	0 til ±30 A
Utgangskonfigurasjon	4-fase spenning, 3-fase strøm	Langtids tillatt fasestrøm, RMS	10 A	Maksimal utgangslastspenning	20 V
Gjeldende tester	Relébeskyttelse, sekundærkrets, testing av automatiseringsenheter	Maksimal fasestrøm utgangseffekt	420 VA
Driftsmodus	Frittstående drift; datamaskintilkobling støttes i henhold til konfigurasjonen	Maksimal utgangseffekt ved trefaset parallellstrøm	900 VA
Referansestandarder	GB/T 7261-2008, DL/T 624-2010	Tillatt arbeidstid ved maksimal trefase parallellstrøm	10 s
		Grunnleggende frekvensområde	20 til 1000 Hz
		Harmonisk orden	1. til 20

AC-spenningsutgang		DC spenningsutgang		Bytte mengde og timing
Punkt	Spesifikasjon	Punkt	Spesifikasjon	Punkt	Spesifikasjon
Utgangsnøyaktighet	Klasse 0.2	Utgangsnøyaktighet	Klasse 0,5	Bytte inngang	10 kanaler
Fasespenningsutgang, RMS	0 til 120 V	Fasespenningsutgangsamplitude	0 til ±160 V	Tørr kontaktinngang	1 til 20 mA, 24 V
Nettspenningsutgang, RMS	0 til 240 V	Utgangsamplitude for linjespenning	0 til ±320 V	Potensiell kontaktinngang, logisk 0	0 til +6 V
Fasespenning / linjespenning utgangseffekt	80 VA / 100 VA	Fasespenning / linjespenning utgangseffekt	70 VA / 140 VA	Potensiell kontaktinngang, logikk 1	+11 V til +250 V
Grunnleggende frekvensområde	20 til 1000 Hz			Bytte utgang	8 par
Harmonisk orden	1. til 20			DC kontaktkapasitet	220 V / 0,2 A
				AC kontaktkapasitet	220 V / 0,5 A
				Tidsmåleområde	0,1 ms til 9999 s
				Nøyaktighet for tidsmåling	0,1 ms

Miljøforhold		Fysiske egenskaper
Punkt	Spesifikasjon	Punkt	Spesifikasjon
Driftstemperatur	-10°C til +50°C	Hovedenhetsdimensjoner	400 × 300 × 180 mm
Lagringstemperatur	-25°C til +70°C	Hovedenhetsvekt	Omtrent 18 kg
Relativ fuktighet	5 % til 95 %, ikke-kondenserende

Produktdriftsveiledning

Trefase-relébeskyttelsestesteren genererer kontrollerbar sekundærstrøm, spenning, frekvens, fasevinkel, harmoniske, likestrøm og svitsjesignaler for å simulere normale og defekte nettforhold, og sender deretter signaler til den testede beskyttelsesenheten. Den overvåker kontakthandlinger, trip-utganger, retursignaler og logisk tilbakemelding, og registrerer automatisk handlingstid og driftsinnstillingsverdier.

Før testing, bekreft relémodell, nominell sekundærstrøm, nominell sekundærspenning, DC-effektbehov, utløserkontakttype og forhåndsinnstilte beskyttelsesparametere. Kontroller koblingsskjemaer for beskyttelsesenheten, isoler testkretser i henhold til sikkerhetsregler, og koble deretter strømutganger, spenningsutganger, bryter I/O-porter og DC-hjelpestrømterminaler på riktig måte.

Testtrinn for overstrømsrelé:Still inn utgangsstrøm, fasevinkel, frekvens og testvarighet. Øk strømmen gradvis i henhold til standard testprosedyrer, registrer henteverdi, frafallsverdi og driftstid. For trefase høystrømstesting, parallell tre strømkanaler for å nå maksimal korttidsutgang på 120A.

Spenningsrelétesttrinn:Koble til spenningskanaler og konfigurer fase- eller linjespenning etter behov. Enheten simulerer underspenning, overspenning, nullsekvensspenning, spenningsubalanse og faseforskyvning; frekvensskiftefunksjonen tjener til belastningsreduksjon under frekvens og kalibrering av frekvensrelé.

Avstands-, retnings-, differensial- og gjenlukkingsbeskyttelsestesting: Juster spenning, strøm, fasevinkel og bryterkontakter etter beskyttelseslogikkskjemaer. Utstyret sporer relékontaktbevegelse og måler turtid; bryterutgangsporter simulerer bryterhjelpekontakter eller eksterne logiske signaler ved behov.

DC-relé og hjelpekretstesting:Bruk likespenning/strømutgang innenfor nominelle områder. Når DC-strøm på stedet ikke er tilgjengelig eller isolert teststrøm kreves, aktiverer du den innebygde justerbare DC-hjelpestrømforsyningen.

Etter å ha fullført alle testene, sammenligne målte handlingsverdier og tidsdata med forhåndsinnstilte beskyttelsesinnstillinger. Arkiver testregistreringer i henhold til forskrifter for intern vedlikehold og igangkjøring.

Kjernefunksjoner

1．Standard 4-fase spenning og 3-fase uavhengige strømutgangskanaler

2. Enkanals AC-strømutgang opptil 40A

3．Tre parallelle strømkanaler støtter korttids maksimalt 120A utgang

4. AC fasespenningsutgangsområde: 0~120V

5. AC linjespenningsutgangsområde: 0~240V

6. Innebygd likestrømutgang for alle testscenarier for relébeskyttelse

7. Innebygd likespenningsutgang for simulering av sekundærkretstilstand

8. Uavhengig justerbar DC-hjelpestrømforsyningsutgang

9．Reléaksjonstidsrekkevidde: 0,1 ms ~ 9999 s

10．Bytt inngangskanaler for sanntidsovervåking av relékontaktstatus

11．Bytt utgangskanaler for å simulere strømbrytere og eksterne kontaktsignaler

12. Harmonisk signalutgang for testing av beskyttelsesenheters harmoniske responsegenskaper

13. Signalutgang med variabel frekvens for inspeksjon av frekvensrelé

14． Innebygd skjerm for å tydelig vise alle testparametere og resultater

15．Industriell datamaskinkontroll muliggjør fullstendig offline-uavhengig drift

16．Reservert USB-port for datalesing og støtte for programvarekobling

17．Automatisk utgangssperre under unormal arbeidsstatus for å forhindre skade på utstyret

18．Integrerte feil selvsjekk og flerlags maskinvarebeskyttelsesfunksjoner

19．Kompatibel med kalibrering av mikroprosessorbeskyttelse, statiske releer og elektromagnetiske releer

20. Alt-i-ett-verktøy for felt igangkjøring, daglig vedlikehold og laboratorietester

Applikasjonsscenarier

1. Drifts- og vedlikeholdsteam for strømnettet

Utføre igangkjøring for nye transformatorstasjoner, periodisk beskyttelseskalibrering, sekundærkretsinspeksjon, testing av utløsningskretser og vedlikehold av full beskyttelsesordning.

2. Transformatorprodusenter

Gjennomføre fabrikkinspeksjon av beskyttelsesskap, verifisering av differensialrelé, kontroll av grensesnitt for temperaturbeskyttelse og fabrikkgodkjenningstester for beskyttelsespaneler.

3. Kraftverk

Komplett kalibrering av generatorvern, hovedtransformatorbeskyttelse, motorvern, hjelpekraftsystem og koblingsutstyrsbeskyttelse under igangkjøring av enheten og vedlikehold av driftsstans.

4. Jernbaneindustrien

Jernbanestasjoner og distribusjonsnett er utstyrt med relébeskyttelsesanordninger. Utstyret håndterer rutinemessig relévedlikehold, verifisering av materbeskyttelse og gjennomgang av strømbryterens turlogikk.

5. Store industribedrifter

Stål-, gruve-, petrokjemiske og produksjonsanlegg bruker det til regelmessig vedlikehold av mellomspenningsreléer, testing av motorvern og inspeksjon av beskyttelseskretser i fabrikken.

6. Universiteter og yrkesopplæringsinstitusjoner

Bruk maskinen for undervisning i relébeskyttelsesteorier, sekundære injeksjonstestoperasjoner, simulering av feiltilstand og praktisk trening for beskyttelseskoordinering.

7. Tredjeparts testlaboratorier

Fullstendig relékalibrering, verifikasjon av beskyttelsesutstyrets ytelse, inspeksjon av innkommende aksept og ekstern igangkjøringstjeneste.

8. Kabelvedlikeholdsmannskaper

Etter kabelbytte eller reparasjon, verifiser materbeskyttelse, jordfeilbeskyttelse, gjenlukkingslogikk og samsvarende sekundære kontrollkretser.

Tilgjengelige testartikler

1. Overordnet ytelsesinspeksjon av mikroprosessorbaserte beskyttelsesenheter

2. Kalibrering og verifisering av elektromagnetiske reléer

3. Ytelsestesting av statiske reléer

4．Pickup-verdi og tidsbegrensningstesting for overstrømsreléer

5．Full inspeksjon av jordfeilreleer

6．Kalibrering av underspennings- og overspenningsbeskyttelsesreléer

7. Ytelsestesting av frekvensreléer

8. Funksjonell simuleringstest for retningsbeskyttelse

9．Fullstendig kalibrering av differensialbeskyttelse

10. Simulering av arbeidsforhold for avstandsbeskyttelse

11. Funksjonell inspeksjon av automatisk gjenlukking av enheter

12． Verifisering av kretsbryterutløsning

13．Full idriftsettelse av sekundærkretsen på stedet

14. Fabrikkgodkjenningstesting for beskyttelsespaneler

15．Nøyaktig måling av reléets handlingstid

Praktisk søknadssak

Bransjefelt: Oppgradering og igangkjøring av mellomspent transformatorstasjon

Prosjektutfordring: Et byggeteam tok ansvar for et renoveringsprosjekt av transformatorstasjon. Dens interne beskyttelsespaneler inneholdt overstrøm, jordfeil, underspenning, gjenlukking og bryterutløsningslogikk. Prosjektet krevde én enkelt maskin som kunne sende ut trefasestrøm, firefasespenning og støtte kontaktsimulering og høypresisjonstid. Det er her Three-Phase Relay Protection Tester leverer alt-i-ett-testing.

Fullstendig testflyt: Teknikere koblet enheten til reléstrøminngangsterminaler, spenningsinngangsterminaler, utløsningskontakter og eksterne logiske kretser. De testet først vekselstrømopptak og frafallsverdier, og registrerte deretter beskyttelseshandlingstid under simulert feilstrøm. Spenningskanaler simulerte underspennings- og spenningsgjenopprettingstilstander; bryterutgang simulert bryter hjelpekontakttilstand endres, mens bryterinngang fanget opp tur- og retursignaler synkront.

Prosjektresultat: Alle reléinnstillingsverdier samsvarte med igangkjøringsdesignskjemaet. Turtid og handlingsdata ble arkivert i drifts- og vedlikeholdsdokumenter. Alle ledninger og innstillingsavvik ble korrigert før beskyttelsespaneler ble offisielt satt i drift.

Applikasjonsfordeler: Standardiserte sekundære simuleringssignaler genereres av én enkelt maskin, med sporbare tidsdata for arkivering. Ingen separate strømkilder, spenningskilder, tidtakere eller kontaktsimulatorer er nødvendig, noe som reduserer verktøymengden på stedet drastisk. Reduser de totale anskaffelseskostnadene for ingeniørbedrifter.

FAQ

1、Hva brukes trefaserelébeskyttelsestesteren til?

Den brukes til sekundær injeksjonstesting av beskyttelsesreléer, mikroprosessorbeskyttelsesenheter, utløsningskretser, gjenlukkingsenheter og beskyttelsespaneler.

2、Hvor mange spennings- og strømutganger gir VS-JB900?

Den gir standard 4-fase spenning og 3-fase strømutgang.

3、Hva er den maksimale vekselstrømutgangen?

Hver fase kan gi ut 0 til 40 A RMS. Når tre strømkanaler er koblet parallelt, kan utgangen nå 0 til 120 A RMS for kortvarig testing.

4、Hva er AC-spenningsutgangsområdet?

Fasespenningsutgangsområdet er 0 til 120 V RMS, og linjespenningsutgangsområdet er 0 til 240 V RMS.

5、Kan testeren måle reléets handlingstid?

Ja. Tidsmåleområdet er 0,1 ms til 9999 s, med 0,1 ms nøyaktighet.

6、Støtter den trefasede relébeskyttelsestesteren DC-utgang?

Ja. Den støtter likestrømutgang, likespenningsutgang og en uavhengig likestrømutgang for relé- og sekundærkretstesting.

7、Hvilke typer releer kan testes?

Testeren kan brukes til overstrøm, jordfeil, spenning, frekvens, differensial, avstand, retningsbestemt, gjenlukking og andre beskyttelsesenheter.

8、Hvilke standarder gjelder?

Referansestandarder for denne typen relébeskyttelsestester inkluderer GB/T 7261-2008 og DL/T 624-2010. Brukere bør også følge lokale testprosedyrer for relébeskyttelse.

Bedriftens styrker – Weshine Electric

Som en profesjonell produsent støtter vi OEM & bulk engros. Weshine Electric utvikler og leverer strømtestinstrumenter for kraftnettoperatører, nettstasjoner, elektroentreprenører, testlaboratorier, jernbanekraftavdelinger og alle typer industrielle brukere. For relébeskyttelsestestscenarier fokuserer vi på stabil sekundærsignalutgang, praktisk feltdrift og standardiserte testarbeidsflyter, sammen med pålitelig teknisk støtte etter salg.

Vi tilbyr kundene veiledning for valg av utstyr, praktisk driftsopplæring for ulike relétester, planlegging av sekundærkretstestskjema og tilpassede testløsninger for spesielle inspeksjonskrav. Hver enhet gjennomgår full kvalitetsinspeksjon fra fabrikken, med driftsveiledninger og global ettersalgsservice tilgjengelig. Med mange års erfaring med støtte for kraftteknikk, leverer vi komplette relétestingsløsninger for å hjelpe kunder med å øke relédrifts- og inspeksjonseffektiviteten, og sikre stabil drift av hele strømbeskyttelsessystemet. Rask global forsendelse, fleksible betalingsbetingelser for bulkkjøpere.
