produktbeskrivelse

Weshine VS-3121A er et batteridrevetIsolasjonstestmålermed digitalt og analogt lysbuedisplay, designet for testing av høyspenningsisolasjonsmotstand ved vedlikehold og service av kabler, roterende anleggsmaskineri, transformatorer, bryterutstyr og industrielle applikasjoner.

DC-isolasjonstester utføres ved 250 V, 500 V, 1000 V, 2500 V, 5000 V. Måleområde for isolasjonsmotstand er 100 k Î© til 1000 G Î©. Automatisk utlading for kapasitive kretser som testes er gitt og avtagende spenning vises.

Beskyttelsesterminalen kan brukes til å minimere effekten av overflatelekkasje og dermed feilmålinger ved gjennomføring av isolasjonsmotstandstester.

For kapasitive testobjekter vil instrumentet automatisk utlades gjennom en intern motstand og indikere spenning over terminalene i området 30 V til 600 V med høyere spenninger indikert med âHiâ. Denne funksjonen vil gi avtagende spenningsindikasjon etter testing av reaktive belastninger. Når spenningsindikatoren forsvinner, er det trygt for brukeren å koble fra testledningene.

VS-3121AIsolasjonstestmålerdrives av åtte 1,5 V IEC LR6 (AA) celler. Designsikkerhetsfunksjoner inkluderer høyspenningsvarselindikator, ekstern spenningsvisning etter IR-test, automatisk utlading av reaktive belastninger og testledninger

APPLIKASJON

Elektriske isolasjonsmaterialer forringes med tiden, noe som fører til sammenbrudd og kostbare reparasjonsregninger. Isolasjonsmotstandstestere påfører en regulert likespenning over isolasjonen og måler strømstrømmen gjennom den ved å bruke Ohms lov for å beregne isolasjonsmotstanden. Strømmen flyter fordi intet isolasjonsmateriale er perfekt.

Bruk av IR-tester inkluderer:

â

■ Installasjon av utstyr

■ Rutinemessig vedlikehold

■ Problemløsninger

Isolasjonstesting med høyspenning DC påvirker isolasjonspolariseringen slik at påfølgende testing uten fullstendig utlading av enheten som testes vil gi forskjellige resultater.

Man bør passe på å alltid bruke den samme prosessen og teknikken for å koble til og teste en isolator for å kunne vise resultater. Det er viktig å registrere temperatur på isolasjonen samt IR-verdier

FUNKSJONER OG FORDELER

■ Kompakt, robust isolasjonsmotstandstester

■ Enkel betjening og valg av spenningsområde

■ AC og DC voltmeter (30 V - 600 V)

■ Brukerinnstillbar IR-testtimer (standard 1 min), (maks. 19 m 50 s)

■ Myk bæreveske for instrument og ledninger

■ Rask start og full brukerveiledning

■ Låsende HV-isolerte plugger for ekstra sikkerhet

■ Skodder på tvers av terminaler forhindrer utilsiktet inntrengning av smuss og andre gjenstander

SPESIFIKASJONER

Isolasjonsområde	0,1 MÎ© til 2 TÎ©
Nominelle testspenninger	250 V, 500 V, 1000 V, 2500 V, 5000 V
Terminalspenningsnøyaktighet
	test spenning
	â¥1000 V 0... 5 % av nominell test spenning
Isolasjonsnøyaktighet	±5 % ±3 sifre
Kortslutning	5 mA ±0,5 mA
Voltmeter nøyaktighet	±2%rdg±3dgt
Strømforsyning	8 x LR6/AA batterier
Driftstemperaturområde og fuktighet
	-20 °C til 45 °C
Luftfuktighet	80 % RF
Lagringstemperaturområde og fuktighet
	-20 °C til 60 °C
Sikkerhetsbeskyttelse	Isolasjon Cat III 600 V
Merk	Tjenestefeil med oppgitte miljøgrenser er to ganger egenfeil
EMC	Samsvarer med IEC 61326-1:2013
Dimensjoner	177 mm x 226 mm x 100 mm
Vekt	1,9 kg (inkluderer batteri)

VS-3121

VS-3121Isolasjonstestmålerer designet for elektriske og industrielle testapplikasjoner, der driftsspenninger overstiger 1000 V og høyere isolasjonstestspenninger kreves.

I motsetning til VS-3121A, tilbyr VS-3121 spenninger med fast rekkevidde på 50 V, 100V, 250 V, 500 V, 1000 V og 2500 V.

Utstyr med driftsspenninger over 1 kV kreverIsolasjonstestmålers ved spenninger over 1 kV. I kjernen av høyspenningstesting gir våre 5/10/15 kV-enheter det høyeste nivået av kvalitetstesting sammen med førsteklasses sikkerhet, bekvemmelighet og portabilitet.

For fullstendig isolasjonstesting av all høykapital

VS-3127

VS-3127Isolasjonstestmålertilbyr muligheten til å utføre nøyaktige isolasjonsmotstandsmålinger opp til 15 kV testspenning med en maksimal motstand på 30 TÎ©. Motstandsmålenøyaktighet er ± 5 % fra 1 MÎ© til 3 TÎ©!

For forsynings- og serviceselskaper er VS-3127 en allsidig tester med sin fleksibilitet og fremtidssikre evne. Weshine VS-3127 er designet for å fungere uansett hvor du jobber.

Maksimal utgangsspenning når 7 gir (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Maks kortslutningsstrøm 7mA

Isolasjonsmotstandstest (IR), polarisasjonsindekstestï¼PI), dielektrisk absorpsjonsforholdstest (DAR). Rampetestmodus (RAMP), testmodus for filtrert motstand (FR). *Kapasitanstest (kap.).

Spenningsmonitorfunksjon, automatisk overvåking av spenningen til den målte

HVORFOR TEST VED 15 KV?

5 kV til 15 kV vil tredoble teststrømmen - dette kan forhindre negativ teststrøm i nærvær av høy støy.

15 kV er spesifisert for eiendeler på 35 000 V til 69 000 V basert på NETA ATS 2007.

Motorer over 34 500 V bør testes ved 15 kV basert på NETA ATS 2007.

SPESIFIKASJONER

Isolasjonsområde	0,1 MÎ© til 30 TÎ©
Nominelle testspenninger	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Terminalspenningsnøyaktighet
	ï¼5%ï½10%ï¼±10V
Isolasjonsnøyaktighet	1 MÎ© til 3 TÎ©, ±5 % ±3 sifre
	ï¼3 TÎ©, ±20 % ±3 sifre
Kortslutning	â¥7 mA ±0,5 mA
Ramptetestmodus	±2%rdg±3dgt
Strømforsyning	Gå opp til den forhåndsinnstilte spenningen ved å teste med 10 % trinnstørrelse på forhåndsinnstilt spenning
Driftstemperaturområde og fuktighet
	-20 °C til 50 °C
Luftfuktighet	80 % RF
Lagringstemperaturområde og fuktighet
	-25 °C til 65 °C
Spenningstest	AC/DC:0Vï½1000V, Nøyaktighet: ±5%rdg±3V
Kapasitanstest	10nFï½25uF, Nøyaktighet: ±10%rdg±10nF
Gjeldende test	0,01nAï½7mA, Nøyaktighet: ±5%rdg±0,5nA
Sikkerhetsbeskyttelse	Isolasjon Cat III 600 V
Merk	Tjenestefeil med oppgitte miljøgrenser er to ganger egenfeil
EMC	Samsvarer med IEC 61326-1:2013
Dimensjoner	280 mm x 260 mm x 160 mm
Vekt	4,9 kg (inkluderer batteri)

Utvalg

Weshine har 8 års erfaring spesifikt for å håndtere komplett utvalg av elektrisk utstyr. For tiden har Weshine oppfunnet ulikeIsolasjonstestmålerfor hvert trinn som vist som skjema:

BESTILLINGSINFORMASJON FORIsolasjonstestmålerS
Katt. Nei.	Maks testspenning	Maks testområde	IR/PI/DAR	RAMPE	FR	Lokk.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√

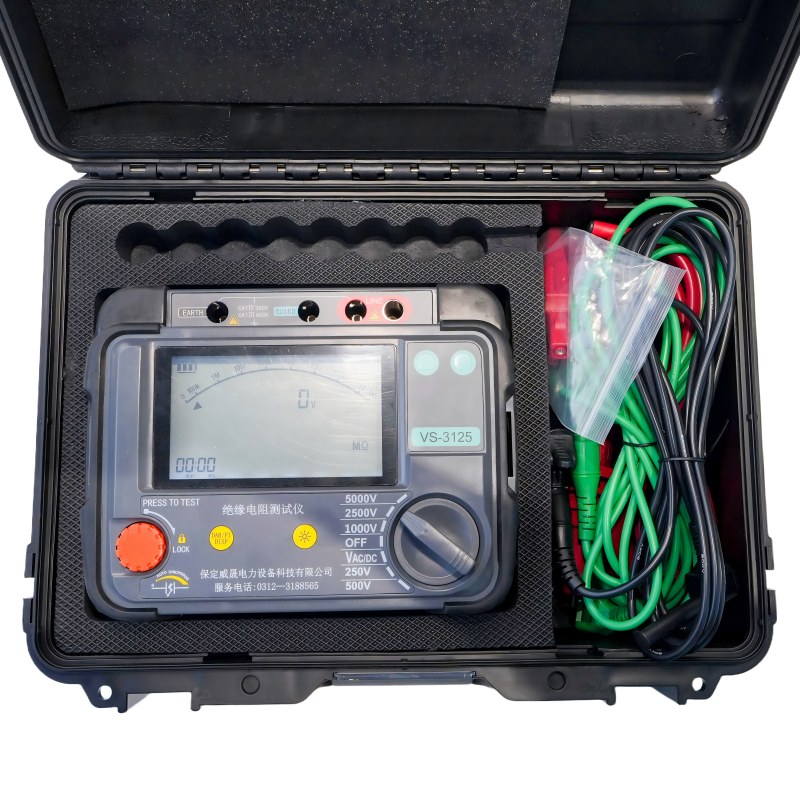

VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Basert på forsyningskjedeproblemer: Ta kontakt med din foretrukne autoriserte Weshine-distributør for gjeldende priser og leveringstider.
