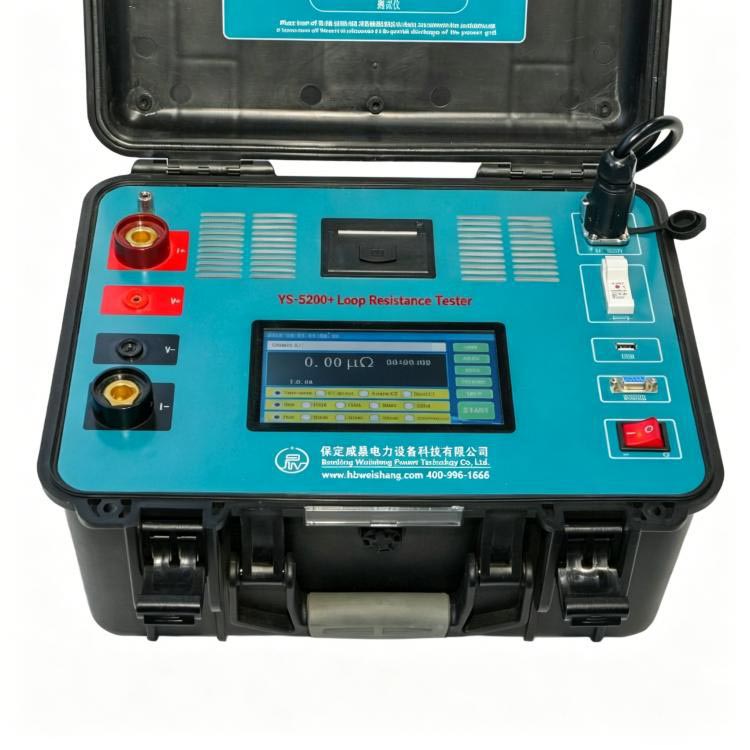

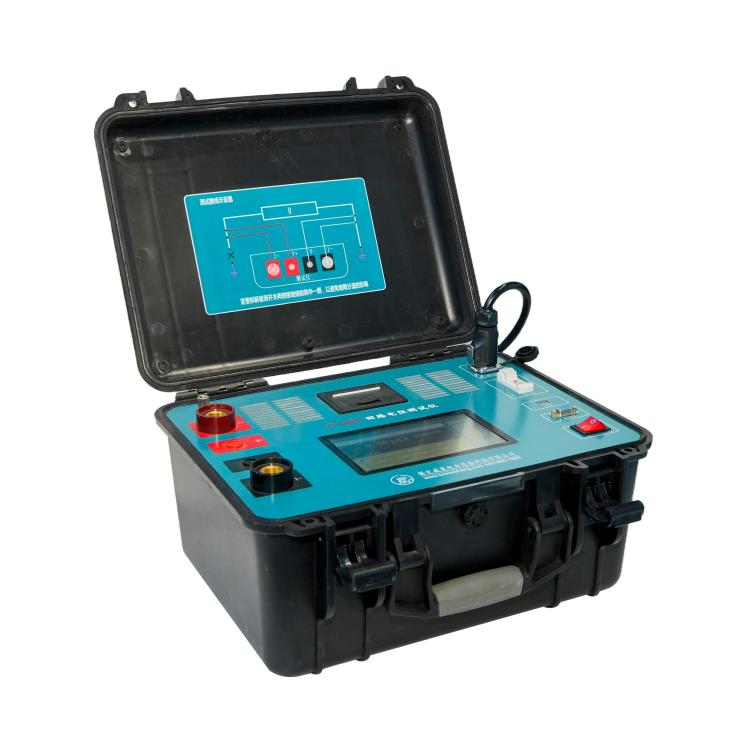

Desktop 300A Intelligent Circuit Resistance Tester

Den holdbare Desktop 300A Intelligent Circuit Resistance Tester som tilbys av Weshine, en profesjonell produsent og leverandør i Kina, leverer presise mikro-ohm-avlesninger på effektbrytere, frakoblere, jordingsbrytere og samleskinneforbindelser, selv når strømmer går gjennom enkeltsløyfer eller flere parallelle forgreninger.

Vi bygde denne enheten i henhold til DL/T845.4-2019 og IEC fire-tråds teststandarder, og samsvarer fullt ut med industrikravene for deteksjon av høystrømsmotstand.

Inne i maskinen sitter en høyeffekts konstantstrømkilde paret med flerkanals strømfølende maskinvare. Denne strukturen holder utgangsstrømmen jevn og spenningssamplingen nøyaktig, selv når du arbeider sammen med kompliserte parallelle jordingsnett, noe som er en nøkkelgrunn til at ingeniørentreprenører legger inn gjentatte bulkbestillinger for denne modellen.

Kjernemålingsprinsipper

Desktop 300A Intelligent Circuit Resistance Tester er avhengig av to kjernefunksjonelle moduler:

1.Justerbar høykonstant strømutgang: 50A–300A

2.Trådløs DC-klemmesensor: 0~±600A strømfangst

Den beregner faktisk kontaktmotstand basert på Ohms lov: R = V / I₀

V = spenningsfall registrert på kontaktpunkter

I₀ = reell strøm som går gjennom den testede grenen

Intelligente testmoduser (kjerneinnovasjon)

weshine electric integrerer fire avanserte testmoduser for å støtte ulike feltforhold:

1. Tradisjonell kretsmotstandsmodus

Brukere må koble fra den ene siden av jordingsnettverket for å omgå shuntstrøminterferens. Testeren mater opptil 300A likestrøm og leser spenningsfalldata. Denne modusen oppnår høyeste presisjon og fungerer godt for planlagte vedlikeholdssteder.

2. Klemme direkte målemodus

Ingen grunn til å ta fra hverandre jordforbindelser. Den trådløse klemmen sporer grenstrøm I₀ i sanntid, deretter beregner maskinen motstand automatisk med R=V/I₀. Høydepunkter: Ingen demonteringsarbeid, raskere felttesting, sikrere for vedlikehold i levende områder.

3. Ensidig shuntmodus

Egnet for parallelljordingsoppsett som skapjording og distribuerte jordingsnett. Klemmen måler shuntgrenstrømmen I₂, og enheten beregner effektiv teststrøm med I₀=I₁−I₂ før den beregner motstand. Den fikser nøyaktighetsfeil forårsaket av delvis parallelle strømmer.

4. Dual-Side Shunt-modus

For store jordingsnett med toveis delte strømmer i transformatorstasjoner. To klemmer samler I21- og I22-grenstrømmer, systemet beregner I₀=I₁−I21−I22 for å få sanne motstandsdata for nettverk med flere grener.

Design for sikkerhet og klemmesystem

De samsvarende trådløse klemmene kan identifisere likestrømretningen automatisk.

Nøkkelklemmespesifikasjoner:

1, DC-testområde: 0 til ±600A

2、Må justere med riktig strømretning for nøyaktige data

3、 Innebygd kalibreringsfunksjon for å kompensere måleavvik

Driftssikkerhetspåminnelser:

1、Ikke bruk klemmen utenfor måleområdet for å unngå maskinvareskade

2、Installer klemmer etter gjeldende retningsmerker for å stabilisere avlesningene

3、Kjør kalibrering regelmessig for å redusere datafeil

Trinn-for-trinn betjeningsveiledning

Denne skrivebordstesteren følger standard arbeidsflyter for felttesting for scenarier med høy strøm.

Trinn 1: Systemforberedelse

Bekreft at utstyret er helt slått av, jordingsoppsettet er fullført, og klemmebatteriene er fulladet. Masseanskaffelseskunder kan motta fullstendige driftshåndbøker sammen med forsendelsen.

Trinn 2: Konfigurasjon av ledninger

I+ og I- kobles til to ender av testkretsen; V+ og V- festes til indre spenningsprøvepunkter. Plasser alltid spenningsprober inne i strømsløyfen for å utelukke ledningsmotstandsinterferens.

Trinn 3: Modusvalg

Velg en testmodus: tradisjonell demonteringsmodus, klemmedirektemodus, enkel shuntmodus eller dobbel shuntmodus. Still deretter utgangsstrøm (50A–300A) og testvarighet (Rask / 10s / 30s / 60s / Kontinuerlig).

Trinn 4: Måleprosess

Maskinen kjører strømoppgang, stabilitetskontroll, sanntidsstrømfangst, spenningsprøvetaking, motstandsberegning og temperaturkompensasjon automatisk uten manuell justering.

Trinn 5: Resultatvisning

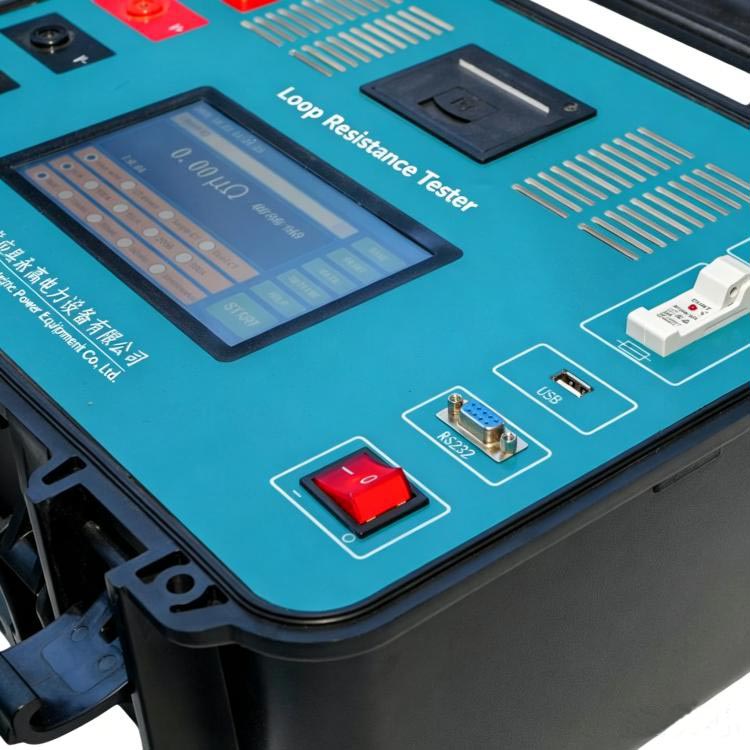

Skjermen viser totalstrøm I₁, grenstrømmer (I₂ / I21 / I22), motstandsverdi i mikro-ohm, testtid og stabilitetsstatus.

Trinn 6: Databehandling

Operatører kan lagre testlogger til lokalt minne, eksportere poster via FAT32 USB-stasjoner, skrive ut rapporter med valgfrie utskriftsmoduler og se tilbake på historiske testdata når som helst.

Applikasjonsscenarier

Denne Desktop 300A Intelligent Circuit Resistance Tester håndterer motstandsdeteksjonsoppgaver under kompleks jording og sterke elektromagnetiske interferensforhold, mye brukt av kjøpere fra disse sektorene:

1、Store transformatorstasjoner

2、 Kraftproduksjonsanlegg

3、Industrielle koblingsanlegg

4、Høyspent overføringsanlegg

5、Jordingsnettverk

Systemet fungerer pålitelig under:

1, Sterk elektromagnetisk interferens

2、Parallell strømfordeling

3、、Begrenset frakoblingstilgang

4、 Kontinuerlig vedlikeholdsoperasjoner

Typiske testbruk

1、Kontaktmotstandstest for høyspenningsbrytere

2、Felinspeksjon av nettstasjons jordingsnett

3、 Motstandsdeteksjon av samleskinneforbindelser

4、 Rutinemessig vedlikehold for GIS/AIS koblingsskap

5、Fabrikkkvalitetsinspeksjon for elektrisk utstyr for kraftverk

6、Grunnsystemanalyse for overføringsnettverk

7、Feilsøking av industrielle kraftdistribusjonssystemer

Weshine fordeler

Vi bygde Desktop 300A Intelligent Circuit Resistance Tester med multi-modus målearkitektur for å løse vanskelige parallellstrøm- og komplekse jordingsproblemer i moderne kraftsystemer. Den trådløse klemmen som ikke er demontert, reduserer vedlikeholdsstans og forbedrer sikkerheten på stedet betraktelig, noe som gjør at mange leverandører av elektriske tjenester signerer langsiktige forsyningskontrakter med oss.

Flerkanals sanntidsstrømberegningsalgoritmer sikrer nøyaktige motstandsverdier selv i parallelle jordingsmiljøer. Den 300A store strømutgangen bryter raskt ned oksidlag på gamle kontaktflater, og gir mer pålitelige testresultater for slitte ledende skjøter. Innebygd intelligent termisk kontroll holder enheten stødig under lange høye strømbelastninger.

Brukervennlig industriell designfordeler for kjøpere:

1、Multi-modus intelligent drift

2、Visualisert sanntids gjeldende datavisning

3 、 Komplett sett med automatiske sikkerhetsbeskyttelsesfunksjoner

4、 Strukturert datalagring og eksport

Kontakt vårt salgsteam med en gang for å få skreddersydde tilbud og komplette tekniske parameterfiler for din prosjektanskaffelse.
