Vanlige problemer i vedlikehold og testing av sløyfemotstandstester

En sløyfemotstandstester er et viktig instrument for å evaluere den elektriske tilstanden til lavmotstandsforbindelser i kraftutstyr. Det brukes ofte til å måle kontaktmotstanden til kontrollbrytere, strømbrytere, samleskinneforbindelser, kabelledere, sveisekontakter og andre ledende sløyfer.

Pålitelige testresultater avhenger ikke bare av ytelsen til instrumentet, men også av riktig kabling, rene testpunkter, riktig oppbevaring og nøyaktig tolkning av unormale avlesninger. I felten indikerer en uvanlig måling ikke alltid en defekt effektbryter eller en mislykket tester. Åpne spenningsledninger, dårlig klemmekontakt og elektromagnetisk interferens kan gi lignende symptomer.

Denne veiledningen forklarer de viktigste vedlikeholdskravene og tre vanlige testproblemer som oppstår ved bruk av en sløyfemotstandstester.

Hva er en sløyfemotstandstester?

En sløyfemotstandstester, også kjent som et mikroohmmeter eller kontaktmotstandstester, påfører en stabil teststrøm til kretsen som testes og måler det resulterende spenningsfallet. Motstanden beregnes deretter i henhold til Ohms lov.

Instrumentet brukes til bruksområder som:

1、 Testing av motstandsmotstand for kretsbryter

2、 Måling av sløyfemotstand for kontrollbryter

3、 Samleskinne og koblingstesting

4、 Måling av kabelledermotstand

5、 Testing av sveisekontaktmotstand

6, Inspeksjon av høyspenningsbryterkontakt

Lav-motstandstesting bruker normalt separate strøm- og spenningsforbindelser. Denne firetrådsmetoden reduserer påvirkningen av testledningsmotstanden og forbedrer målenøyaktigheten.Megger målingsveiledning med lav motstand

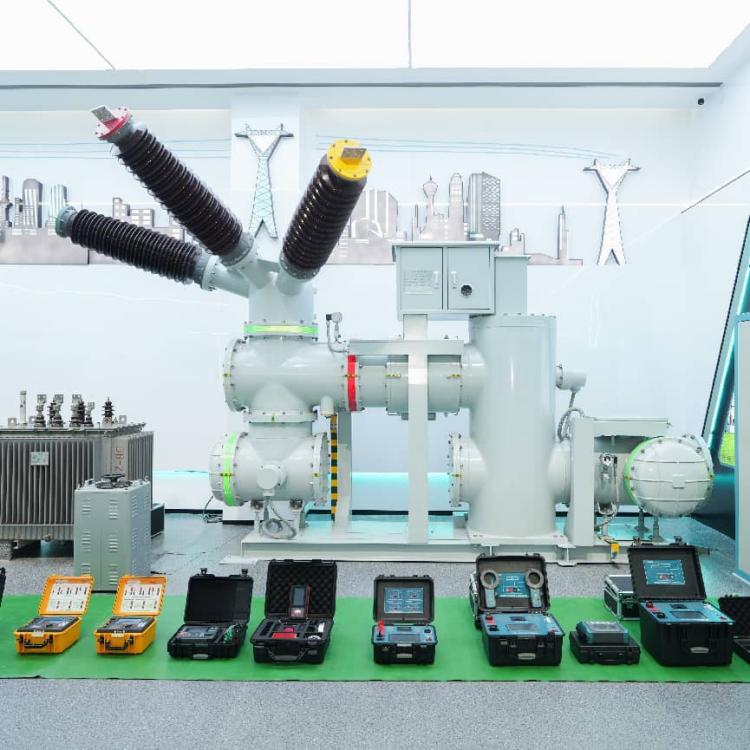

Weshine Electric Manufacturing Co., Ltd. er en profesjonell høyteknologisk fabrikk som spesialiserer seg på FoU, produksjon og kalibrering av testinstrumenter for høystrømsløkkemotstand. Med standardiserte produksjonsverksteder, uavhengige laboratorier og komplette ISO kvalitetsstyringssystemer, er alle Weshine testere strengt produsert i samsvar med IEC og DL/T industristandarder. Fabrikken implementerer full-prosess ytelsestesting og kalibrering før levering, noe som sikrer stabil strømutgang, sterk anti-interferens ytelse og høy repeterbarhet for målinger for komplekse miljøer for strømtesting på stedet.

GDHL-200A/100A Intelligent Loop Resistance Tester er uavhengig utviklet og masseprodusert av Weshine-fabrikken. Optimalisert for feltmålingsscenarier med høy strøm og lav motstand, har den stabil konstantstrømutgang, ultrahøy testnøyaktighet og sterk miljøtilpasningsevne, og oppfyller til fulle rutinemessige inspeksjons- og forebyggende vedlikeholdskrav for høyspentanlegg. De spesifikke kravene til teststrøm, nøyaktighet og samsvar skal alltid verifiseres mot produktdokumentasjonen og gjeldende lokale standarder.

For høyspenningsbrytere bør kontaktmotstandstesting også utføres i henhold til relevant utstyrsstandard og produsentens vedlikeholdskrav. IEC 62271-100 gjelder for vekselstrømbrytere som brukes i høyspentsystemer over 1000 V.IEC 62271-100

Standard vedlikeholdskrav

Riktig lagring har en direkte effekt på levetiden og målestabiliteten til en sløyfemotstandstester. Som en profesjonell krafttestinstrumentprodusent legger Weshines offisielle fabrikkvedlikeholdsspesifikasjoner vekt på standardisert daglig lagring og vedlikehold for å unngå ytelsesavvik og forlenge instrumentets levetid.

Oppbevar instrumentet i et egnet miljø

Testeren bør oppbevares på et rent, tørt og godt ventilert område. Lagringsstedet skal være fritt for:

1、For høy luftfuktighet

2、 Ledende støv

3, Oljetåke

4, Saltspray

5, Etsende gasser

6, Direkte sollys

7、Ekstreme temperaturendringer

Fuktighet og etsende forurensninger kan skade terminaler, interne kretskort, brytere og isolasjonskomponenter. Støv kan også påvirke kjøleveier og redusere påliteligheten til elektriske koblinger.

Hold instrumentet oppreist

Ikke plasser testeren tilfeldig i en trekasse eller stable tunge gjenstander oppå den. Frontpanelet skal vende oppover under lagring og transport når det er mulig.

Dette bidrar til å beskytte:

1、 Display- og kontrollknappene

2、Utgangsterminaler

3 、 Interne transformatorer og kretsenheter

4 、 Kjølestruktur

5、 Beskyttende innkapsling

Instrumentet bør sikres under transport for å forhindre slag, vibrasjoner eller kabelskader.

Bruk fuktbestandige materialer

Når testeren oppbevares i et fuktig miljø, plasser et passende fuktsikkert materiale under den. Ikke la bunnen av kabinettet være i direkte kontakt med et fuktig gulv eller overflate.

Før neste test, inspiser instrumentet for kondens. Hvis det er fuktighet, la testeren tørke helt før du kobler den til en strømforsyning eller testobjekt.

Tre vanlige testproblemer i felten

1. Kabling med åpen spenning kombinert med sterk elektromagnetisk interferens

En åpen spenningsledning eller løs spenningsforbindelse er en av de vanligste årsakene til unormale avlesninger.

Typiske symptomer

Avhengig av forholdene på stedet, kan motstandsavlesningen vise:

1、En over-range eller uendelig verdi

2、En svært ustabil verdi

3、En verdi som endres når testledningene flyttes

4、Et resultat som virker normalt, men som ikke kan gjentas

Når en spenningsledning er frakoblet, kan det hende at spenningssamplingskretsen ikke mottar riktig signal. Samtidig kan en strømførende samleskinne i nærheten skape kapasitiv kobling og indusere en uønsket differensial-modusspenning i den åpne målekretsen.

Mulige konsekvenser

Sterk interferens kan føre til at testeren viser en overgrenseverdi. En uerfaren operatør kan feilaktig konkludere med at strømbryteren har et alvorlig kontaktmotstandsproblem og ordne unødvendig vedlikehold av strømbrudd.

Mildere forstyrrelser kan gi en verdi innenfor det forventede området. Dette er vanskeligere å identifisere fordi resultatet kan virke gyldig selv om spenningstilkoblingen er defekt.

Målingen kan da feilaktig tilskrives:

1、Dårlig effektbryterkontakt

2、 En skadet testklemme

3、En intern testerfeil

4、 En ustabil strømforsyning

Anbefalt inspeksjon

Før du bytter testeren eller fjerner strømbryteren fra drift, sjekk:

1、Om begge spenningsledningene er tilkoblet.

2、Om spenningsklemmene er godt festet.

3、Om spenningsklemmene er rene.

4、Om strøm- og spenningsledningene er riktig tilpasset.

5、Om avlesningen forblir stabil etter tilkopling av spenningskretsen.

6、Om nærliggende strømførende ledere produserer interferens.

En firetråds motstandsmåling er bare pålitelig når både strømkretsen og spenningssamplingskretsen er fullført. God kontakt ved testpunktene er også viktig fordi sonde- og tilkoblingsmotstand kan påvirke lavmotstandsmålinger.Megger lav-motstand tester veiledning

2. Oksyd- eller oljefilm på effektbryterterminaler

Strømbryterterminaler kan utvikle et oksidlag, oljefilm, støvansamlinger eller annen forurensning etter langvarig drift. Dette er spesielt vanlig når utstyr fungerer i et fuktig, forurenset eller støvete miljø.

Hvorfor det påvirker testen

Testklemmen må ha fast metallisk kontakt med terminalen. Hvis en oksid- eller oljefilm skiller klemmen fra den ledende overflaten, innføres ytterligere kontaktmotstand i testkretsen.

Dette kan påvirke spenningssamplingsbanen og skape unøyaktige eller ustabile resultater. Den viste verdien representerer kanskje ikke den faktiske motstanden til strømbryterens hovedkontakter.

Mulige symptomer inkluderer:

1、En motstandsverdi høyere enn forventet

2、Målinger som endres når klemmen trykkes eller flyttes

3, Betydelige forskjeller mellom faser

4、Dårlig repeterbarhet

5、En plutselig reduksjon etter rengjøring av terminalen

Korrigerende tiltak

Før testing, inspiser terminaloverflaten og klemmekjever. Fjern løs forurensning med en godkjent rengjøringsmetode og sørg for at kontaktområdet er tørt.

Testklemmen skal kobles til en ren, fast og mekanisk stabil overflate. Ikke stol på en løs klemme eller et forurenset punkt bare fordi instrumentet har startet testen.

Etter å ha koblet til ledningene igjen, gjenta målingen. Hvis verdien blir stabil og konsistent, kan det opprinnelige unormale resultatet ha vært forårsaket av dårlig kontakt i stedet for en effektbryterdefekt.

Ikke bruk slipende metoder som kan skade belagte terminaler eller endre kontaktflaten med mindre utstyrsprodusenten har godkjent prosedyren.

3. Åpne spenningsledninger uten sterk elektrisk feltinterferens

En åpen spenningsledning gir ikke alltid en avlesning over rekkevidde. Hvis det ikke er et sterkt eksternt elektrisk felt eller kapasitiv kobling på stedet, kan forsterkeren motta nesten ingen differensialmodusinngang.

I denne situasjonen kan instrumentet vise en verdi nær null.

Hvorfor dette er misvisende

En uerfaren operatør kan tolke en avlesning nesten null som bevis på at:

1、Testeren har mislyktes

2、Forsterkeren er skadet

3、Teststrømmen genereres ikke

4、 Instrumentet trenger reparasjon eller utskifting

Testen kan da stoppes unødvendig. Dette kan forlenge utstyrsbruddet, forsinke vedlikehold og øke arbeidsbelastningen for feltteamet.

Hvordan identifisere problemet

En nesten null eller unormal avlesning bør undersøkes før testeren erklæres defekt.

Sjekk følgende:

1、Bekreft gjeldende utgangstilkobling.

2、Bekreft at begge spenningsledningene er tilkoblet.

3、Inspiser spenningsklemmene og terminalene.

4、Sjekk om testkretsen er komplett.

5、Sammenlign avlesningen med en kjent referanse eller en gjentatt tilkobling.

6、Se gjennom instrumentets selvtest- og alarmindikatorer.

7、Bekreft at den viste verdien endres normalt når testkretsen er riktig tilkoblet.

En motstandsmåling som plutselig synker til null bør ikke aksepteres uten å sjekke ledningene. Resultatet må være repeterbart og konsistent med utstyrets tilstand og historiske data.

Hvordan unngå uriktige vurderinger

Når en unormal sløyfemotstandsavlesning vises, bør feltteknikere unngå å umiddelbart skylde på strømbryteren eller instrumentet. En systematisk inspeksjon er mer pålitelig.

Bruk følgende sekvens:

1、Stopp testen og bekreft at utstyret er i en sikker, deaktivert tilstand.

2、Inspiser strøm- og spenningsledningene separat.

3、Kontroller klemmeposisjonen og renheten på terminalen.

4、Se etter strømførende ledere i nærheten og mulig elektromagnetisk interferens.

5、Koble til ledningene igjen og gjenta målingen.

6、Sammenlign resultatet med andre faser og tidligere poster.

7、Sjekk testeren med en passende referanse- eller verifiseringsmetode.

8、Følg først da om utstyret eller testeren krever ytterligere vedlikehold.

9、Den viste motstandsverdien bør alltid vurderes sammen med teststrøm, tilkoblingskvalitet, omgivelsesforhold, fasesammenligning og utstyrshistorie.

Nøkkelpunkter for pålitelig testing av sløyfemotstand

De viktigste faktorene i felttesting er:

1、 Hold testeren ren, tørr og riktig oppbevart.

2、Bruk en komplett fire-leder tilkobling.

3、Sjekk spenningsledningene nøye før du bruker teststrøm.

4、Pass på at klemmene kommer i kontakt med rene metalloverflater.

5、Vær oppmerksom på elektromagnetisk interferens fra strømførende samleskinner i nærheten.

6、Gjenta mistenkelige målinger etter å ha korrigert forbindelsen.

7、Aldri diagnostiser en effektbryterfeil fra én unormal avlesning.

8、Følg testermanualen og gjeldende kraftindustristandarder.

Ofte stilte spørsmål

Hva kan en sløyfemotstandstester måle?

Den kan måle kretsbryterkontaktmotstand, styrebryters sløyfemotstand, samleskinneforbindelser, kabelledermotstand og sveisekontaktmotstand.

Hvorfor viser testeren en uendelig motstandsverdi?

En uendelig verdi eller verdi over rekkevidde kan være forårsaket av en åpen spenningsledning, dårlig klemkontakt, en ufullstendig testkrets eller en ekte åpen krets. Kablingen bør kontrolleres før diagnostisering av utstyret.

Hvorfor blir lesingen plutselig null?

En avlesning nær null kan oppstå når spenningssamplingskretsen er åpen og det er lite ekstern elektromagnetisk interferens. Det betyr ikke nødvendigvis at testeren er defekt.

Kan en oksidfilm påvirke testing av kontaktmotstand?

Ja. Oksyd, olje og smuss kan forhindre at testklemmene får pålitelig metallisk kontakt og kan føre til ekstra motstand i målekretsen.

Hvordan bør en sløyfemotstandstester oppbevares?

Oppbevar den på et tørt, ventilert, støvfritt område uten etsende gass. Hold frontpanelet vendt oppover og bruk fuktsikkert materiale under instrumentet når det er nødvendig.

Konklusjon

De fleste unormale sløyfemotstandsavlesninger er ikke forårsaket av en enkelt faktor. Åpne spenningsledninger, dårlig klemmekontakt, terminalforurensning og elektromagnetisk interferens kan alle forvrenge testresultatet.
