Årsaker til delvis utladning i høyspentbryteranlegg

Delvis utladning er et av de viktigste tidlige varseltegnene på isolasjonsforringelse i høyspentanlegg. Selv om en delvis utladning ikke slår fullstendig bro over isolasjonen mellom ledere, kan gjentatt utladningsaktivitet gradvis skade isolasjonssystemet og øke risikoen for isolasjonssvikt, overslag og uventet utstyrsstans.

Å forstå årsakene til delvis utladning hjelper elektroingeniører med å identifisere defekter på et tidlig stadium og forbedre påliteligheten til bryterutstyr gjennom hele levetiden.

Hva er delvis utflod?

Delvis utladning er en lokalisert elektrisk utladning som bare forekommer i en del av et isolasjonssystem. Det kan utvikle seg inne i et gassfylt tomrom, langs en isolasjonsoverflate, rundt en skarp lederkant, eller nær en defekt i et fast eller sammensatt dielektrikum.

Fenomenet er vanligvis forbundet med en lokal konsentrasjon av elektrisk stress. Når det lokale elektriske feltet overstiger motstandsstyrken til et svakt område, skjer en kort utladning. Utslippet kan være kort og lite, men gjentatt aktivitet kan gradvis svekke den omkringliggende isolasjonen.

IEC 60270 definerer ladningsbaserte metoder for måling av delvis utladning i elektriske apparater, komponenter og systemer testet med AC- eller DC-spenning. Standarden tar også for seg målekretser, kalibrering, digital måling og separasjon av partielle utladningssignaler fra ekstern interferens.IEC 60270:2025

Hvordan delvis utslipp skader isolasjonen

1. Kjemisk skade forårsaket av ladede partikler

Under en delvis utladning beveger elektroner og ioner seg gjennom det svake området av isolasjonen. Disse høyenergiladede partiklene kolliderer med isolasjonsmolekyler og kan bryte kjemiske bindinger.

Gjentatt bombardement kan forårsake:

1, Dekomponering av polymerkjeder

2, Overflateerosjon

3、 Dannelse av ledende karboniserte baner

4 、 Kjemisk nedbrytning av epoksyharpiks og andre isolasjonsmaterialer

5、 En gradvis reduksjon i dielektrisk styrke

I solid isolasjon kan denne prosessen forstørre et indre hulrom eller skape en trekanal. Når defekten blir tilstrekkelig stor, kan det hende at isolasjonen ikke lenger tåler normal driftsspenning eller midlertidig overspenning.

2. Termisk og oksidativ skade

Delvis utslipp produserer også lokalisert varme. Selv om gjennomsnittsenergien til en individuell utladning kan være lav, kan gjentatte pulser konsentrert i samme område øke temperaturen på den omkringliggende isolasjonen.

Den resulterende termiske spenningen kan føre til:

1, Lokal overoppheting

2、 Oksidativ sprekkdannelse

3、Smelting eller karbonisering av polymermaterialer

4, Tap av mekanisk styrke

5、Utvidelse av interne sprekker og tomrom

Termiske skader og kjemiske skader forsterker ofte hverandre. Ettersom isolasjonsoverflaten blir grovere eller mer ledende, blir det lokale elektriske feltet mindre jevnt, noe som kan akselerere ytterligere utladningsaktivitet.

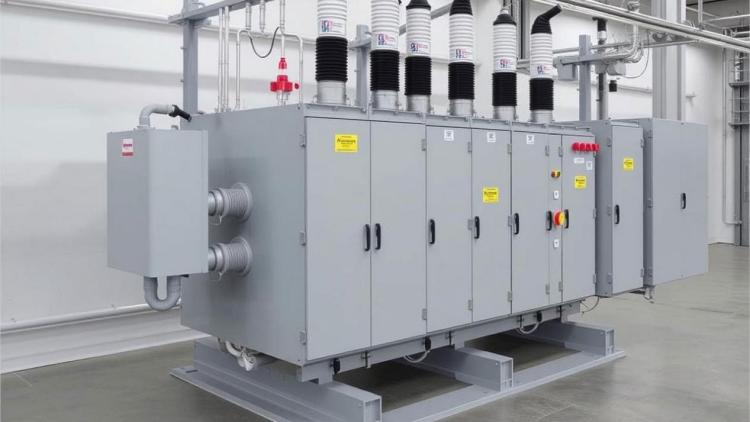

Høyspenningsbryter og dets isolasjonssystem

Høyspentbryterutstyr er en kompleks sammenstilling som kombinerer ledere, koblingsenheter, samleskinner, isolasjonskomponenter, jordingsskap og kontrollsystemer.

Avhengig av designet kan typiske materialer inkludere:

1, epoksyharpiks

2、 Silikon eller annen teknisk plast

3、 Luft eller isolerende gass

4、Svovelheksafluorid i egnet gassisolert utstyr

5、 Keramisk eller komposittisolasjon

6、Kobber, aluminium og andre ledende materialer

Kombinasjonen av forskjellige materialer og geometrier skaper flere steder hvor delvis utslipp kan forekomme. Produksjonskvalitet, monteringsnøyaktighet, driftsspenning, temperatur, fuktighet, forurensning og aldring av isolasjonen kan alle påvirke PD-adferd.

For koblingsanleggsapplikasjoner avhenger de relevante kravene av utstyrets design og spenningsklasse. IEC 62271-serien dekker høyspentbryter- og kontrollutstyr, inkludert utstyr som bruker solid isolasjon og isolerende gasser.IEC 62271-serien

Hovedårsaker til delvis utladning i høyspentbryteranlegg

1. Defekter i isolasjonsfremstillingsprosessen

Produksjonsfeil er blant de vanligste kildene til delvis utladning i solidisolerte koblingsanlegg.

Innvendige tomrom og luftbobler

Under epoksystøping, støping eller innkapsling kan luftbobler forbli inne i isolasjonen. Disse hulrommene har en lavere dielektrisk styrke enn den omgivende solide isolasjonen.

Når spenning påføres, blir det elektriske feltet inne i tomrommet høyere enn gjennomsnittsfeltet i det faste materialet. Dette er relatert til forskjellen mellom dielektrisitetskonstanten til gassen inne i tomrommet og den til den omkringliggende isolasjonen.

Som et resultat kan gassen i hulrommet brytes ned før hovedisolasjonen. Hver utslipp kan forstørre tomrommet, skade overflaten og til slutt redusere den totale isolasjonsstyrken.

Fremmede partikler og materialforurensning

Metallpartikler, støv, fuktighet og andre urenheter som introduseres under produksjonen kan skape lokale svake punkter. Ledende forurensning kan forvrenge det elektriske feltet eller danne en utladningsbane mellom ulike områder av isolasjonen.

Typiske årsaker inkluderer:

1, Dårlig kontrollerte støpeforhold

2、Utilstrekkelig rengjøring før montering

3、 Feil oppbevaring av isolasjonskomponenter

4、Utilstrekkelig herding av epoksyharpiks

5、 Forurensning under transport eller installasjon

En enkelt intern defekt kan ikke forårsake umiddelbar feil, men den kan bli mer aktiv ettersom utstyret eldes eller opererer under økt elektrisk stress.

2. Ujevn elektrisk feltfordeling

Et jevnt elektrisk felt er avgjørende for pålitelig isolasjonsytelse. Enhver skarp spiss, uregelmessig overflate eller flytende ledende gjenstand kan øke det lokale elektriske feltet og initiere delvis utladning.

Grader og skarpe kanter på ledere

Samleskinnegrader, skarpe hjørner, uferdige lederkanter og dårlig formede elektroder kan gi en sterk elektrisk feltkonsentrasjon.

Denne effekten er spesielt viktig rundt:

1、 Samleskinneskjøter

2、 Kabelterminaler

3、 Flytte kontakter

4、Skrute tilkoblinger

5, Skjermingskomponenter

6、Konduktive innsatser inne i støpt isolasjon

Selv når den gjennomsnittlige driftsspenningen er innenfor utstyrets klassifisering, kan det lokale feltet nær en skarp kant overskride utladningsstartnivået.

Løse eller flytende metallpartikler

Metallpartikler inne i koblingsutstyret kan bli elektrisk ladet eller bevege seg under påvirkning av det elektriske feltet. Deres posisjon og potensial kan endres under drift og skape ustabile feltforhold.

Slike partikler kan forårsake:

1、Forbedring av lokalfelt

2、 Overflateutslipp

3、 Intermitterende utladningspulser

4、Sporing på nærliggende isolasjon

5、 Ustabile PD-mønstre

Dette er en grunn til at renslighet og strenge monteringsprosedyrer er viktige under produksjon og vedlikehold av bryterutstyr.

Forurensede eller grove isolasjonsoverflater

Støv, fuktighet, olje og annen forurensning kan redusere den effektive krypeavstanden på en isolasjonsoverflate. En ru eller skadet overflate skaper også små feltkonsentrasjoner der overflateutslipp kan begynne.

Overflateforurensning er spesielt viktig i utstyr som er utsatt for:

1, Høy luftfuktighet

2、 Ledende støv

3, Saltspray

4, Industriell forurensning

5、Kondens

6、Dårlig ventilasjon

Rengjøring alene løser kanskje ikke permanent problemet hvis isolasjonsoverflaten allerede har utviklet sporing, sprekker eller erosjon.

Defekter i jordet kabinett

Metallkapslingen gir normalt skjerming og et kontrollert referansepotensial. Imidlertid kan grove sveiser, porer, slagginneslutninger og andre produksjonsfeil skape uregelmessige elektriske feltforhold nær det jordede kabinettet.

Disse defektene kan samhandle med nærliggende isolasjon eller ledende deler og øke risikoen for utslipp. Sveisekvalitet, kapslingsgeometri, jordingskontinuitet og interne klaringer bør derfor kontrolleres under produksjon og inspeksjon.

3. Ikke-uniforme dielektriske medier

Moderne koblingsanlegg bruker ofte komposittisolasjonssystemer der flere materialer fungerer sammen. For eksempel kan epoksyharpiks kombineres med ingeniørplast, isolasjonsgass, ledende innsatser og luftspalter.

Hvert materiale har forskjellige elektriske og termiske egenskaper. Hvis grensesnittene er dårlig utformet eller produsert, kan det hende at det dielektriske feltet ikke blir jevnt fordelt.

Potensielle problemer inkluderer:

1、Dårlig binding mellom forskjellige isolasjonsmaterialer

2、Ujevne dielektriske konstanter

3、Gap ved materialgrensesnitt

4、 Intern delaminering

5、 Fuktighet fanget mellom lagene

6、Tomrom rundt innebygde ledere

Interne bobler og urenheter kan ytterligere øke ujevnheten til det dielektriske mediet. Under driftsspenning kan disse områdene oppleve større elektrisk stress enn den omkringliggende isolasjonen og bli startpunktet for delvis utladning.

Andre faktorer som påvirker delvis utflod

Delvis utslipp skyldes ikke bare produksjonsfeil. Flere drifts- og miljøforhold kan øke utslippsaktiviteten.

Driftsspenning

Når den påførte spenningen øker, øker også det elektriske feltet i svake områder. En defekt som forblir inaktiv ved normal spenning kan gi målbare utladninger under en overspenningshendelse, en tåletest eller en midlertidig økning i systemspenningen.

Temperatur

Temperatur påvirker isolasjonsegenskaper, gasstrykk, materialutvidelse og tilstanden til grensesnittene. Termisk ekspansjon kan forstørre eksisterende hull eller legge ytterligere belastning på limte isolasjonskomponenter.

Fuktighet og kondens

Fuktighet kan redusere overflateisolasjonsmotstanden og fremme overflateutslipp. Kondens er spesielt farlig når varm, fuktig luft kommer inn i et kjøligere koblingsrom.

Isolasjon Aldring

Langsiktig elektrisk, termisk og mekanisk påkjenning kan forårsake aldring av isolasjonen. Aldring kan gi sprekker, misfarging, erosjon, delaminering og økt fuktighetsabsorpsjon, som alle kan gjøre delvis utslipp mer sannsynlig.

Mekanisk stress og vibrasjon

Løse koblinger, vibrasjoner og gjentatt termisk ekspansjon kan skape små hull mellom isolasjonskomponentene. Disse hullene kan bli utladningssteder, spesielt nær samleskinner, kabelavslutninger og innebygde ledere.

Registrerer delvis utladning i bryterutstyr

PD-testing brukes til å identifisere utslippsaktivitet før den utvikler seg til en alvorlig isolasjonssvikt. Avhengig av utstyret og testmålet, kan ingeniører evaluere tilsynelatende ladning, utladningsstørrelse, faseoppløste mønstre, pulsrepetisjon og endringer over tid.

En pålitelig test bør inkludere:

1、Et passende måleinstrument og sensorarrangement

2、Riktig kalibrering av målesystemet

3、Effektiv kontroll av ekstern interferens

4、Riktig jording og skjerming

5、 Stabil testspenning og miljøforhold

6、Sammenligning med tekniske grenser og tidligere testrekorder

Weshine Electric er en profesjonell produsent dedikert til forskning, utvikling og produksjon av høyspent test- og måleutstyr. Utstyrt med standardiserte produksjonsverksteder og uavhengige kalibreringslaboratorier, følger fabrikken strengt IEC-standarder og ISO kvalitetsstyringssystemer for å sikre at hvert instrument leverer stabil, repeterbar og interferensbestandig testytelse for globale kraftindustriapplikasjoner.

GDJF-2007 Digital Partial Discharge Tester er uavhengig utviklet og fabrikkkalibrert av Weshine Electric. Den kan brukes til digital måling og analyse av delvis utladning i høyspentutstyr.  I praktiske anvendelser kan instrumentet støtte evaluering av PD-størrelse, utladningsmønstre og isolasjonstilstand. Den nøyaktige testkonfigurasjonen og akseptkriteriene bør velges i henhold til bryterutstyrets design, gjeldende standarder og produsentens tekniske dokumentasjon.

Ofte stilte spørsmål

Hva er den vanligste årsaken til delvis utladning i koblingsanlegg?

Vanlige årsaker inkluderer indre tomrom, luftbobler, urenheter, skarpe lederkanter, overflateforurensning, dårlige isolasjonsgrensesnitt og ujevn elektrisk feltfordeling.

Kan delvis utflod sees direkte?

Vanligvis kan delvis utladning ikke sees under normal drift. Det oppdages ofte gjennom elektriske, ultralyd- eller andre spesialiserte målemetoder.

Betyr delvis utladning alltid umiddelbar utstyrssvikt?

Nei. Delvis utflod kan utvikle seg gradvis. Vedvarende eller økende PD-aktivitet indikerer imidlertid isolasjonsforringelse og krever profesjonell vurdering.

Hvordan forårsaker skarpe samleskinnekanter delvis utladning?

Skarpe kanter konsentrerer det elektriske feltet. Det lokale feltet kan bli mye sterkere enn det gjennomsnittlige feltet, slik at utslipp kan begynne nær kanten.

Hvordan kan delvis utladning i koblingsanlegg reduseres?

Effektive tiltak inkluderer forbedring av isolasjonsproduksjon, fjerning av grader, kontroll av renslighet, forebygging av fuktighet, optimalisering av elektrisk feltgradering, forbedring av kabinettjording og gjennomføring av regelmessige PD-tester.

Konklusjon

Delvis utladning i høyspentbryteranlegg er vanligvis et resultat av en kombinasjon av isolasjonsfeil, elektrisk feltkonsentrasjon, uensartede dielektriske materialer, miljøforhold og langvarig aldring.

Innvendige hulrom, urenheter, skarpe samleskinnekanter, flytende metallpartikler, forurensede overflater og dårlige isolasjonsgrensesnitt kan alle skape lokal elektrisk stress. Når utslippet begynner, kan kjemisk erosjon og termisk skade gradvis svekke isolasjonen.

Regelmessig testing av delvis utladning gir verdifull informasjon om isolasjonstilstand og hjelper vedlikeholdsteam med å identifisere utviklende problemer før en større feil oppstår. For nøyaktig diagnose bør testingen utføres av kvalifiserte fagfolk som bruker riktig kalibrert utstyr og prosedyrer i samsvar med gjeldende standarder.
