Hva er en delvis utladningstest, og hvorfor er den avgjørende for integritet av elektriske eiendeler

Partial Utladningstestspiller en sentral rolle i høyspenningsisolasjonsdiagnostikk og prediktivt vedlikehold. I denne omfattende artikkelen undersøker vi hva delvis utladning (PD) er, hvordan PD-testutstyr fungerer, og hvorfor testsystemer av høy kvalitet – som f.eks.WeshineDelvis utladningstestløsninger – er avgjørende for å forhindre kostbare elektriske feil.

📌 Artikkelsammendrag

Denne bloggen dekker:

• Grunnleggende konsepter bak delvis utladning og dens innvirkning på elektriske systemer.
• Hvordan en delvis utladningstest utføres og hvilke typer PD-deteksjonsmetoder.
• Tekniske egenskaper og fordeler med moderne PD-testutstyr, inkludert de som tilbys avWeshine.:contentReference[oaicite:0]{index=0}
• Bransjebrukssaker og standarder for PD-testing.
• Praktisk sammenligningstabell som viser PD-testmetoder og viktige hensyn.
• Vanlige spørsmål for å svare på vanlige spørsmål om PD-testteknologi.
• Handlingsbare råd om valg av riktig PD-testsystem med en klar oppfordring tilKontakt osspå slutten.

📑 Innholdsfortegnelse

• Hva er delvis utflod?
• Hvorfor utføre en delvis utladningstest?
• Hvordan testing av delvis utladning fungerer
• Fordeler medWeshine delvis utladningstestUtstyr
• Sammenligning: PD-testmetoder
• Typiske applikasjoner
• Ofte stilte spørsmål
• Konklusjon og kontakt

🔍 Hva er delvis utflod?

Delvis utladning (PD)refererer til en lokalisert elektrisk utladning som bare delvis bygger bro over isolasjonen mellom ledere. I motsetning til fullstendige sammenbrudd, buer ikke PD-hendelser fullstendig mellom ledere, men de sender ut elektromagnetiske signaler, akustiske emisjoner og elektriske pulser som indikerer isolasjonsspenning. Disse utslippene oppstår når små tomrom, overflatesporing, korona eller mikroskopiske defekter utvikles i eller på overflaten av isolasjonsmedier.:contentReference[oaicite:1]{index=1}

Selv om den i utgangspunktet er liten og ofte ikke kan oppdages ved rutinemessige inspeksjoner, akselererer PD isolasjonsforringelse over tid. Faktisk er isolasjonssvikt en ledende årsak til sammenbrudd i elektrisk utstyr, og PD er ofte det tidligste påviselige symptomet på isolasjonsforringelse.:contentReference[oaicite:2]{index=2}

📊 Hvorfor utføre en delvis utladningstest?

A Delvis utladningstester et kritisk prediktivt vedlikeholdsverktøy som brukes til å:

• Oppdag tidlige tegn på isolasjonsbrudd før katastrofal svikt oppstår.
• Evaluer den dielektriske tilstanden til eiendeler som transformatorer, bryterutstyr, kabler og motorer.
• Forbedre driftssikkerheten, sikkerheten og eiendelens livssyklus.

Uten PD-testing kan høyspenningsisolasjonsfeil utvikle seg ubemerket, og til slutt føre til uplanlagt nedetid, kostbare reparasjoner og sikkerhetsfarer.

⚙️ Slik fungerer testing av delvis utladning

Moderne PD-testing involverer avanserte instrumenter som er i stand til å oppdage elektriske, akustiske og elektromagnetiske signaturer assosiert med utladningshendelser. Disse testsystemene bruker ofte flere deteksjonsmetoder, inkludert:

• Ultralyddeteksjon– registrerer høyfrekvente lydbølger som sendes ut av PD-aktivitet.:contentReference[oaicite:3]{index=3}
• Høyfrekvente strømtransformatorer (HFCT)– fange opp PD-strømpulser.:contentReference[oaicite:4]{index=4}
• UHF-sensorer– oppdage ultrahøyfrekvente elektromagnetiske bølger.:contentReference[oaicite:5]{index=5}
• Transient Earth Voltage (TEV)deteksjon – registrerer spenningstransienter på metalloverflater.:contentReference[oaicite:6]{index=6}

Data fra disse sensorene analyseres for å generere PD-intensitetskart, bølgeformer og trendrapporter som muliggjør presis evaluering og korrigerende handlingsplanlegging.

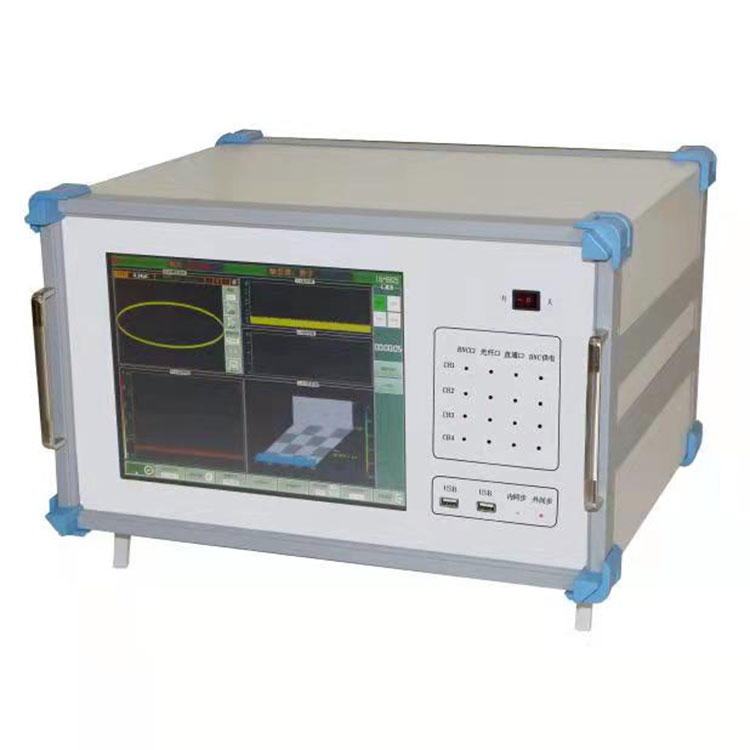

⭐ Fordeler medWeshine delvis utladningstestUtstyr

Weshine Electrictilbyr et omfattende utvalg av PD-testløsninger designet for pålitelighet, presisjon og brukervennlighet. Som en profesjonell produsent og leverandør av PD-testsystemer,Weshineprodukter kan:

• Identifiser isolasjonsdefekter, inkludert overflatesporing, korona, lysbuer, indre hulrom og flytende elektroder.:contentReference[oaicite:7]{index=7}
• Støtt flere PD-deteksjonsmoduser for omfattende diagnostikk.
• Gi intuitiv datavisualisering med bølgeformvisninger og analytiske verktøy.
• Tilby robust maskinvare som passer for felt- og laboratoriemiljøer.

Enten det brukes til rutinemessig inspeksjon eller detaljert analyse av transformatorisolasjon og høyspenningstilbehør,Weshine delvis utladningstestsystemer bringer avansert diagnostikk til komplekse arbeidsflyter for elektrisk vedlikehold.

📈 Sammenligning av testmetoder for delvis utladning

💡 Typiske bruksområder for testing av delvis utladning

Delvis utladningsprøverbrukes på tvers av et bredt spekter av høyspente elektriske eiendeler:

• Transformatorer:For å sikre vikling og isolasjonsintegritet.
• Koblingsutstyr:For å identifisere forringet isolasjon før feil.
• Høyspentkabler:For å finne svake isolasjonssoner.:contentReference[oaicite:8]{index=8}
• Roterende maskiner:For evaluering av motor- og generatorisolasjon.:contentReference[oaicite:9]{index=9}

❓ Ofte stilte spørsmål

Hva oppdager en delvis utladningstest?

Den identifiserer lokaliserte isolasjonsdefekter som korona, hulrom, overflatesporing eller flytende elektroder som kan føre til isolasjonsfeil over tid.

Er PD-testing ikke-destruktiv?

Ja — en skikkelig PD-test er ikke-destruktiv og kan utføres under normale driftsspenninger for å vurdere isolasjonstilstanden uten å skade utstyr.:contentReference[oaicite:10]{index=10}

Hvor ofte bør PD-tester utføres?

Frekvensen avhenger av eiendelens alder, kritikalitet og miljøbelastning, men regelmessige intervaller (f.eks. årlig) er vanlige for høyspentinfrastruktur.

Kan PD-testing erstatte andre elektriske tester?

Nei – det utfyller annen diagnostikk som isolasjonsmotstand og hipottester for å gi en helhetlig vurdering.

📬 Konklusjon og kontakt

Oppsummert, aDelvis utladningstester avgjørende for å sikre langsiktig helse til høyspenningsisolasjonssystemer. Avansert utstyr — som f.eksWeshine delvis utladningstestplattformer — muliggjør presis deteksjon, tydelig diagnostikk og forbedret aktivapålitelighet.:contentReference[oaicite:11]{index=11}

Hvis du er klar til å forbedre vedlikeholdsstrategien din med profesjonelle PD-testverktøy eller ønsker en tilpasset testløsning,Kontakt ossfor å få ekspertveiledning, prisinformasjon og personlig tilpassede anbefalinger. Teamet vårt støtter gjerne dine tekniske behov og innkjøpsbehov.
